Sivu 1/2

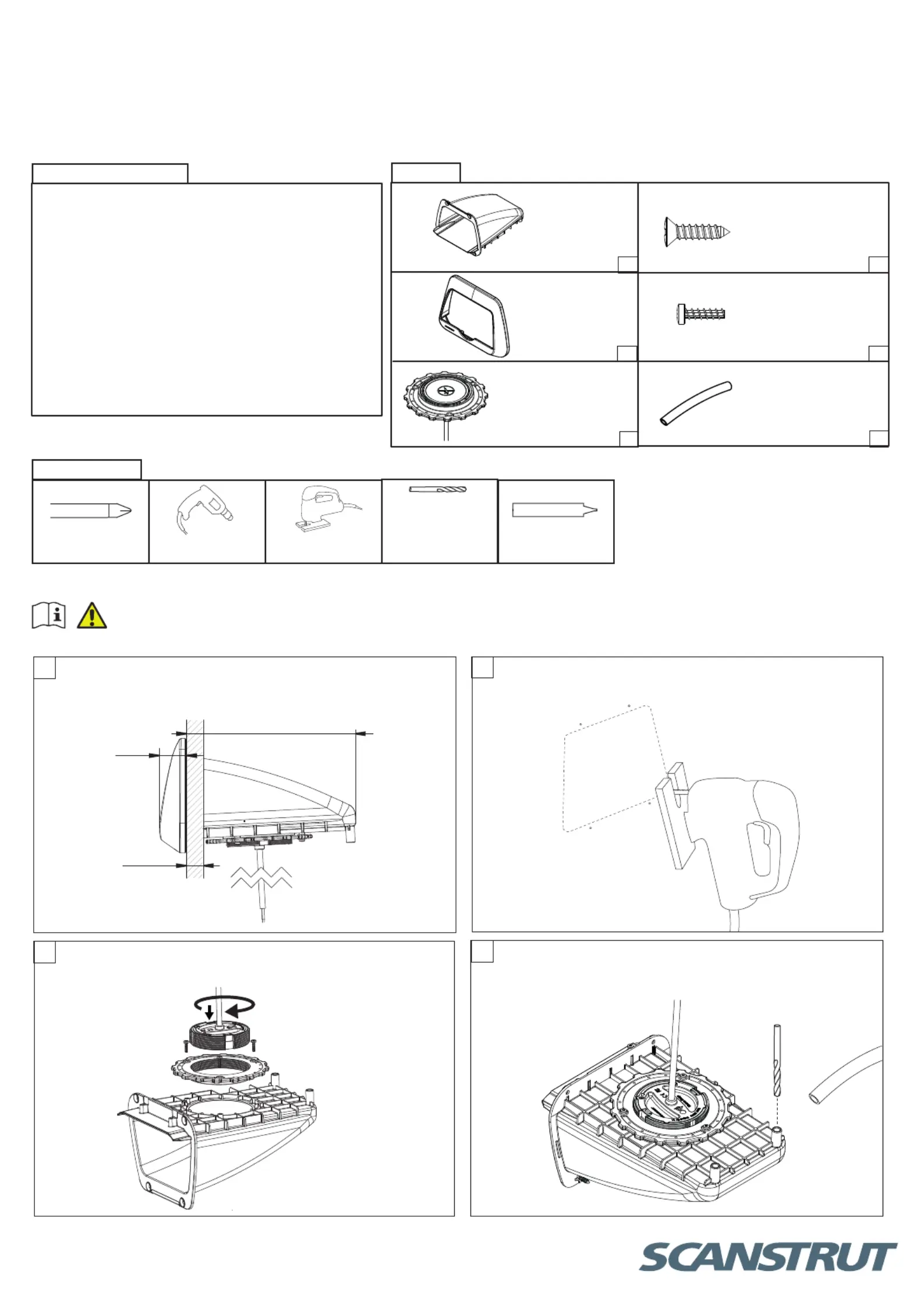

1Choose mounting location ensuring there is adequate
space behind mounting surface.
2Cut out hole and drill pilot holes using paper template.
3Install wireless charger SC-CW-01E using p1-x3 3mm x 10mm
pan head Philips thread forming screws provided.
Input voltage range : 10-30V DC (12/24V system)
Input current max: 1.5A
Output power: 5W (5V, 1A)
Standby current draw: < 0.03W
Certications: Qi, CE, FCC, ROHS
Waterproof rating: IPX6 front and back
Max panel thickness
16mm
(0.63")
25mm
(0.98")
157mm
(6.18")
Max phone size: 176mm (6.92”) x 92mm (3.62”)
(Including case)
4
Technical Information
READ THE IMPORTANT SAFETY INFORMATION
LEAFLET BEFORE INSTALLING
Charge/Storage pocket
Wireless charger SC-CW-01E
**Caution**
Do not over tighten.
Tools Required
Jigsaw
Philips No. 2
screwdriver
Silicone Sealant
SC-CW-01E-005
Wireless Charger
Powerdrill
Drain Pipe 8mm (5/16”)
internal diameter
(Optional, not included)
Drill bits
5mm (3/16”)
2.5mm (3/32”)
3mm (1/8”)
x1
Parts List
Pocket
x1
x4
x5
x1
Front bezel
No6 (3.5mm) x 3/4” (19mm)
self-tapping CSK
Philips screw
3 x 10mm Pan head
Philips Thread forming
screw
x1
Installation Instructions
ROKK Wireless - Nest. (SC-CW-06E)
17-09-2020 Issue 2

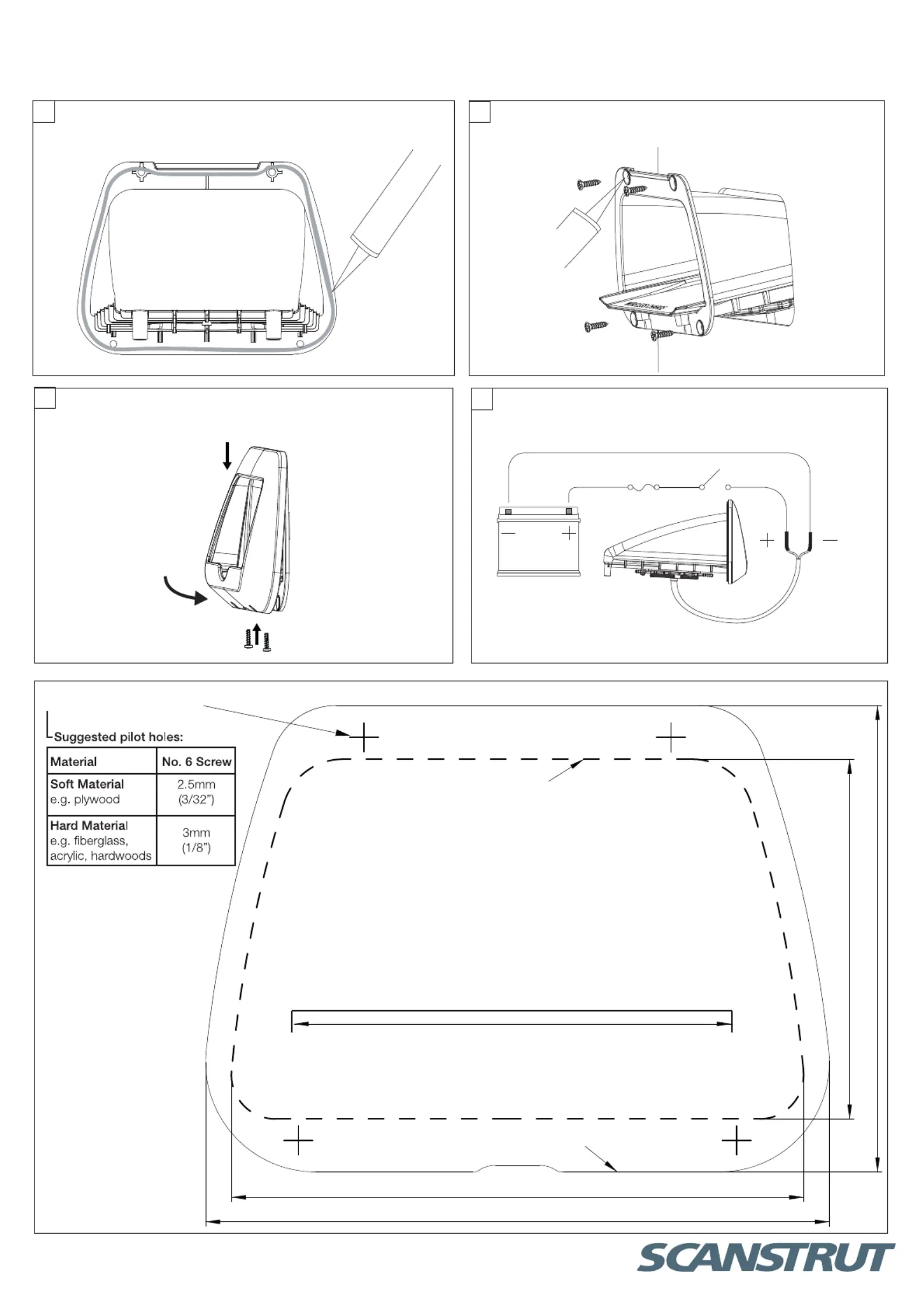

Optional Drain Pipe: Carefully drill drain holes using 5mm
(3/16”) drill bit. Attach drain pipe 8mm (5/16”) ID pipe, not
included.
56
Apply silicone sealent generously around ange, ensure
good coverage around perimeter.
8Connect wires to 12/24V supply, ensuring a waterproof
connection. Fuse according to input voltage and current.
Attach front bezel using p2-x2 remaining 3 x 10mm Pan head
Philips thread forming screws provided.
7
Secure with p2-x4 No6. (3.5mm) x 3/4” (19mm) Self tapping
CSK philips screws provided. Add silicone sealent to screw
holes.
Installation Instructions
ROKK Wireless - Nest. (SC-CW-06E)
17-09-2020 Issue 2
Cut line
Product outline
Drill p2-x4 holes for No.6 Screws
130.5mm (5.13”)
142.0mm (5.59”)
82.0mm (3.22”)
106.0mm (4.17”)
Scale 1:1 template.
**Warning** Check scale is 1:1 before cutting.
100mm (3.93”)
