I-00142 Rev C
US Patent 7,188,570 B2
THANK YOU
Thank you for purchasing the DWRSR-ZL Zero Clearance Latch. Please read these instructions
thoroughly before installing this product.
PRODUCT FEATURES
- Allows for side-by-side and corner mounting of DWR and SR Series Racks
- Unique design saves valuable wall space
- Easy-to-use release latch can be locked from the front for added security
Page 2
ASSEMBLY
TOOLS REQUIRED:
- #2 Phillips Screwdriver
- 7/16" Wrench
- 11/32 Nut Driver or Socket
- Star-Post Wrench (Provided)
1) On the backpan, remove the existing key lock and lock clip. Save for later use. (FIGURE A)
2) Remove the two nuts on the inside of backpan and remove the latch. Discard parts indicated.
(FIGURE A)
BACKPAN
DISCARD LOCK CLIP (SAVE)
AFTER LOCK REMOVAL
INSTALL HOLE PLUG
KEY LOCK
(SAVE)
LATCH
DISCARD
DISCARD
FIGURE A
Page 3

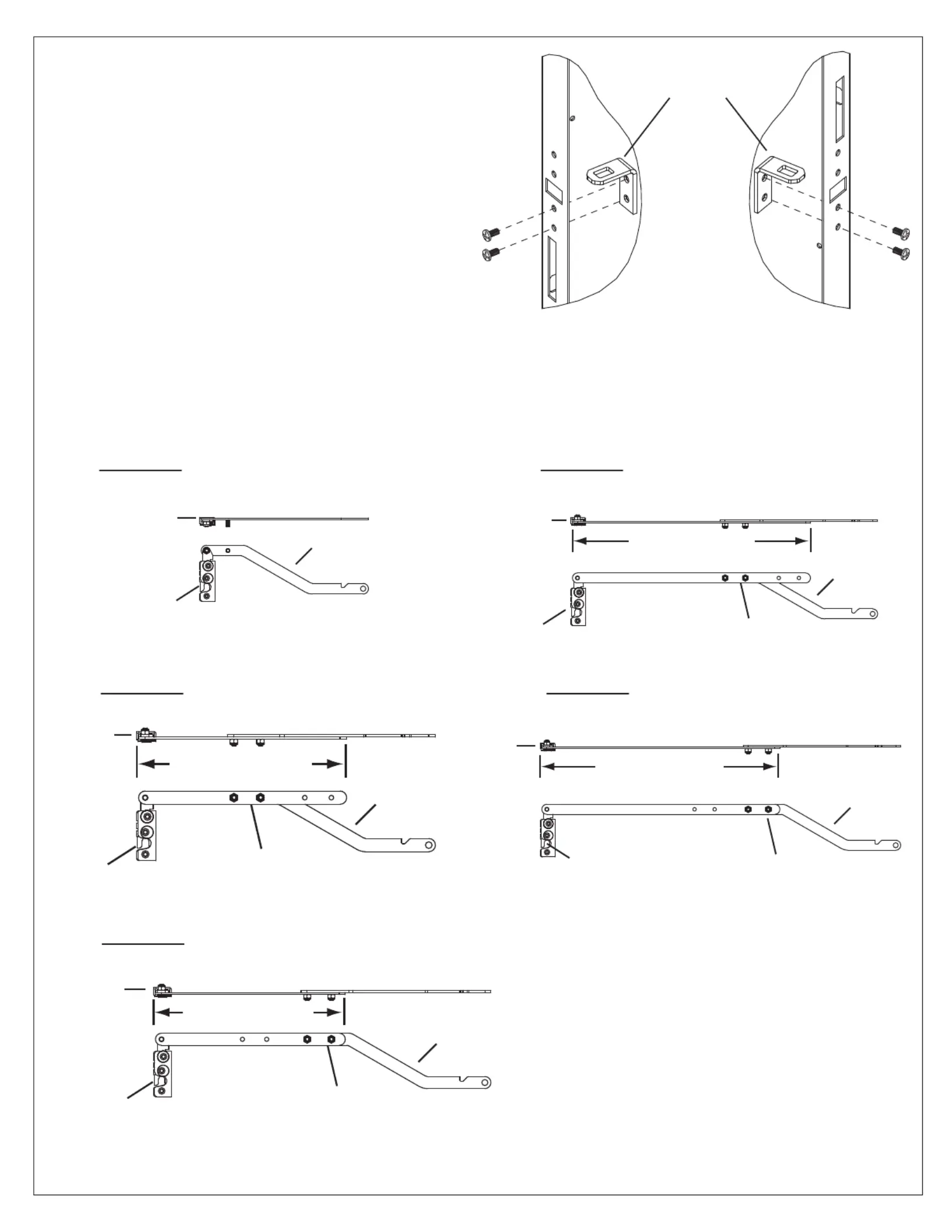

INDEX ROD
L-Bracket
FIGURE B
Left Hand PivotRight Hand Pivot
3) On the backpan, install L-bracket using two 3/8"
long screws provided. (FIGURE B)
4) Determine the depth of the center section and
using the hardware provided, configure index
rods to the appropriate depth.
(FIGURE C for depths and orientation)
NOTE: Index rod / extension (if needed) should
pivot freely on rotary latch. Tighten nut, then back
off approximately 1/2 turn to allow free movement.
FIGURE C
17" Depth (11.5" deep center section)
Do not
overtighten
allow to pivot
freely
ROTARY
LATCH
INDEX ROD
28" Depth (22.5" deep center section)
17.75” EXTENSION
TIGHTEN
INDEX ROD
Do not
overtighten
allow to
pivot
freely
ROTARY
LATCH
22" Depth (16.5" deep center section)
Do not
overtighten
allow to
pivot
freely
ROTARY
LATCH
TIGHTEN
INDEX ROD
11.75" EXTENSION
32" Depth (26.5" deep center section)
Do not
overtighten
allow to
pivot
freely
ROTARY
LATCH TIGHTEN
17.75” EXTENSION
26" Depth (20.5" deep center section)
Do not
overtighten
allow to
pivot
freely
ROTARY
LATCH
INDEX ROD
TIGHTEN
11.75" EXTENSION
