ZipClip and Caddy Mounting • Installation
1
ZipClip 200 and ZipCaddy 200 Mounting
Kit Installation Guide
Getting Started
This manual contains installation instructions for the Extron
ZipClip 200 and ZipCaddy 200 Mounting Kit (part #101-001-01).
The kit consists of two parts: the ZipClip 200 holster that mounts
to the furniture or a rack mount system, and the ZipCaddy
200 Mounting plate that mounts one 1/4 rack or two 3" deep
1/8 rack Extron enclosures. As an option, the ZipCaddy 200
mounting plate may be mounted directly to furniture without
the ZipClip 200 holster

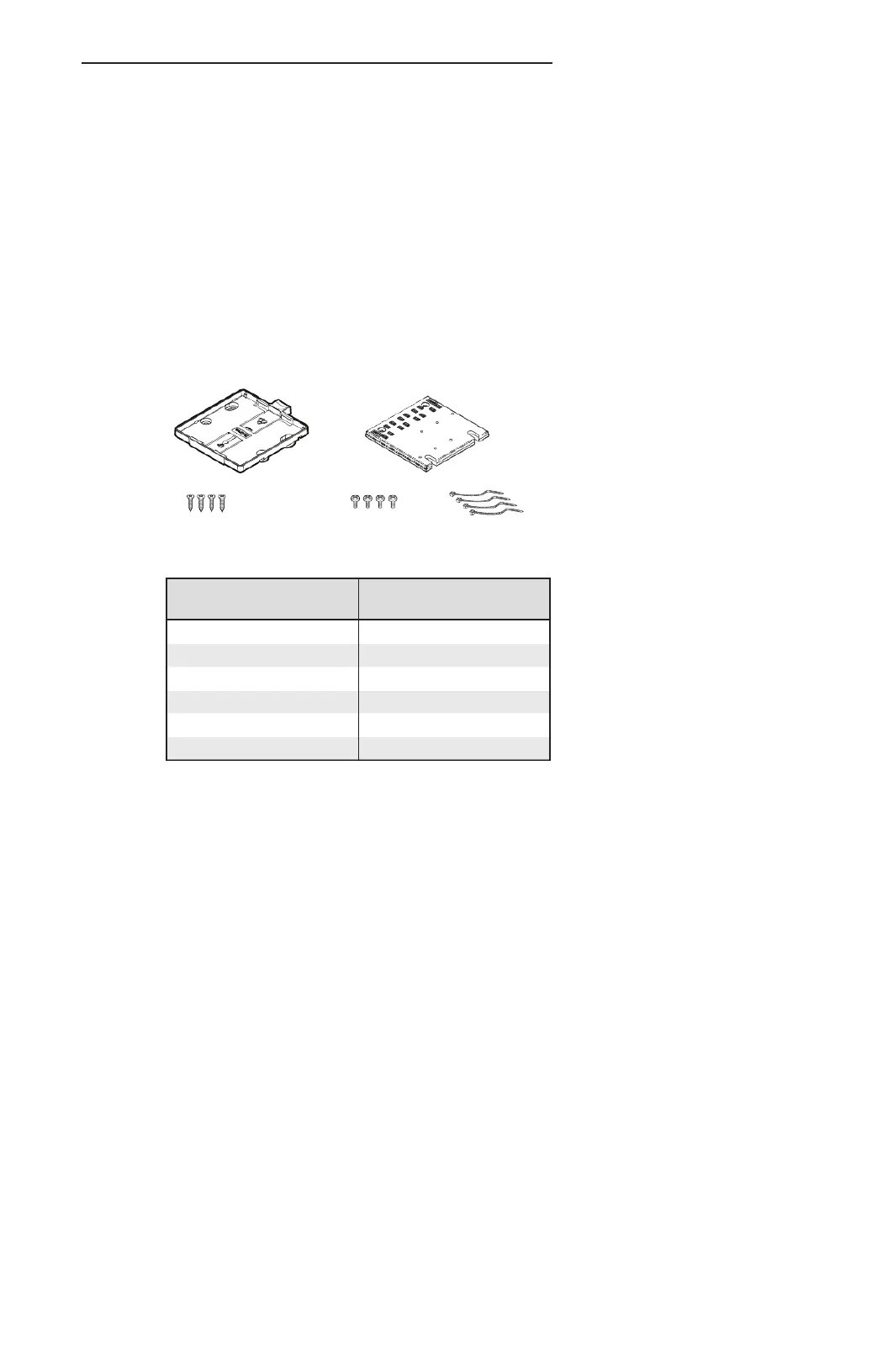

Included Parts
These parts are included in each ZipClip 200 and ZipCaddy 200
Mounting Kit.
Cable Ties (4)
Device Screws (4)
ZipClip 200 ZipCaddy 200
Mounting Self-tapping Screws (4)
Included parts Replacement part
number
(1) ZipClip 200 21-103-01LF
(1) ZipCaddy 200 21-141-01LF
(4) Cable tie wraps 40-007-02LF
(4) Device mounting screws 40-206-01LF
(4) ZipClip mounting screws 40-519-03LF
Installation guide
ZipClip and Caddy Mounting • Installation
Installation, cont’d
2

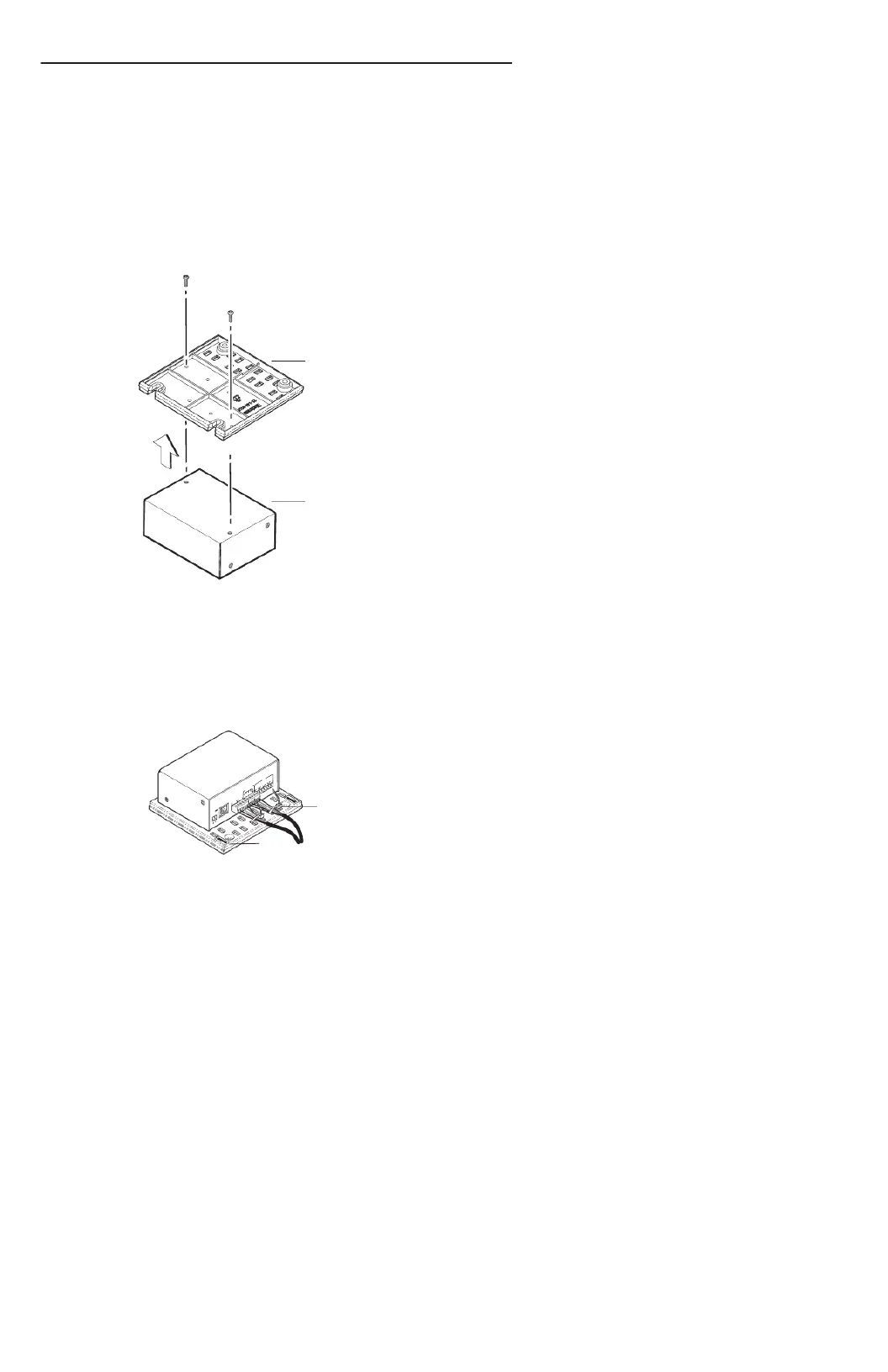

Attaching Device to the ZipCaddy 200
The ZipCaddy 200 can accommodate up to two 1/8 rack, or
a single 1/4 rack, 3" deep product. A single 1/8 rack width
product can also be mounted in the middle of the plate. The
mounting holes on the rack devices align with the mounting
holes on the plate.
N The following illustration shows how a 1/4 rack device
mounts to the ZipCaddy 200. Two screws attach the plate
to the bottom of the unit.
ZipCaddy 200
1/4 Rack Device
ZipCaddy 200 mounting example
Securing Cables to the ZipCaddy 200
Cable ties (included) are used to secure the cables to the
ZipCaddy 200 and provide strain relief, as shown below.
N Do not overtighten the cable ties. Allow enough slack for
strain relief of the cables.
COM 1
TX
COM 2
LAN
00-05-A 6-xx-xx- xx
POWER
12V
.5A MAX
FLEX I/O
21 34 1
IR
234
G
SGSG
S
Cable Tie
Slot
2
1
ZipClip and Caddy Mounting • Installation
3

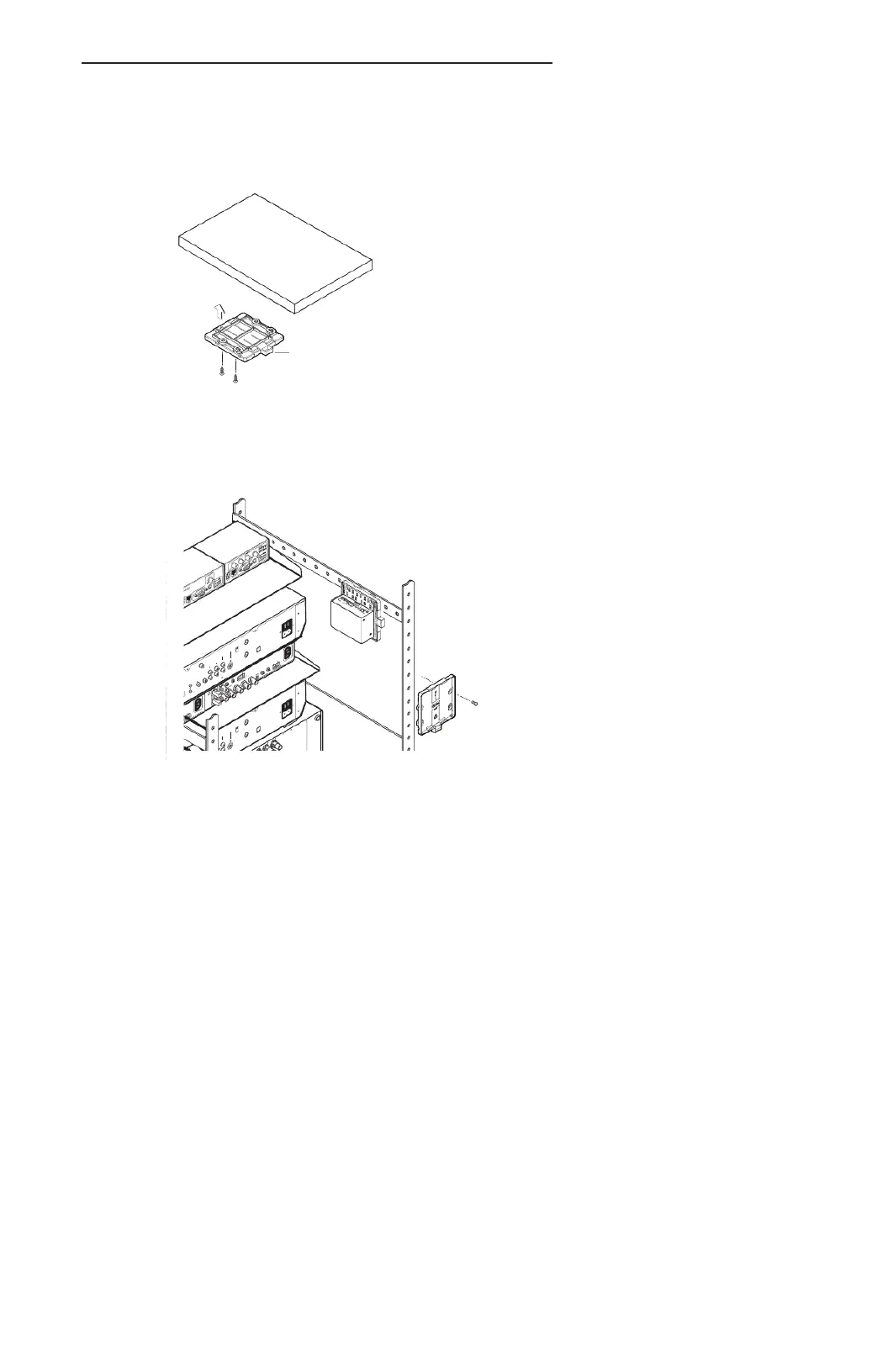

Mounting the ZipClip 200
The diagrams below illustrate how the ZipClip 200
attaches to an under-desk mounting surface using the four
ZipClip 200 mounting screws (included) or to a rack rail.
Quick-release Tab
Under-desk mounting
VIDEO S VIDEO
CH 3
CH 4
VHF/U HF
VHF(SAT)/UHF
IN
OUT
TEL LIN E
AC IN
AC OUT
B O
RGB INP
AUDIO
VDEO
HV
A
AUDIO
LRB
A
LRB
ISOGC SYNC
50/60 Hz
B
50/60 Hz
CONTROL S
IN
OUT
(MONO)
LR
AUDIO VIDEO S VIDEO CH 3
CH 4
VHF/U HF
VHF(SAT)/UHF
IN
OUT
TEL LIN E
AC IN
AC OUT
A
RF REMOTE
AUDIO 3
OUT
LR
ZipClip 200
COM1
TX
COM2
LAN
00-05 - A6 - x x - x x - x x
POWER
12V
.5A MAX
FLEX I/O
21 3 4 1
IR
2
3
4
G
SGSG
SG
S
Back of Rack
Side of Rack
Rack Rail Mounting
3
