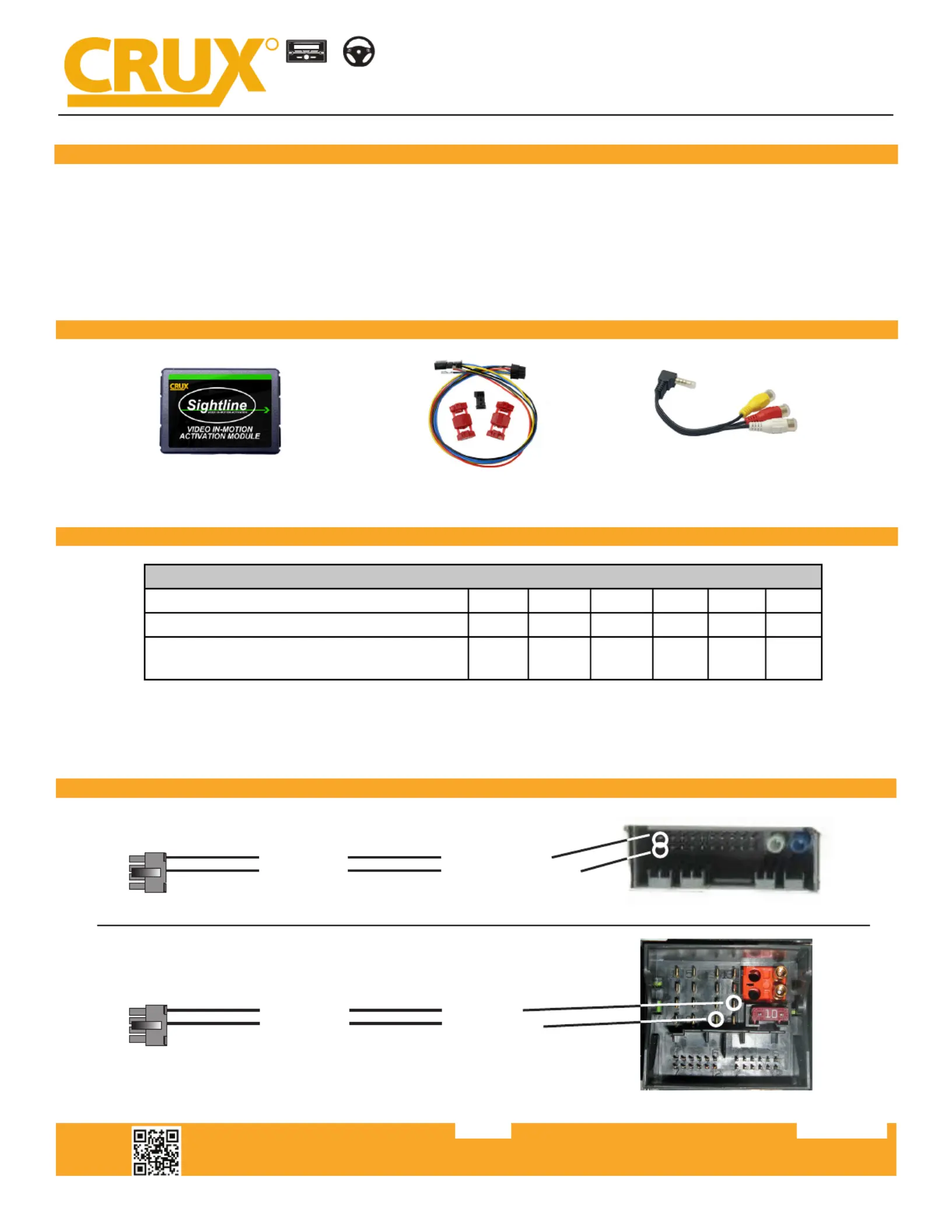

Crux Interfacing Solutions • 21541 Nordhoff St., Unit C, Chatsworth, CA 91311
phone: (818) 609-9299 • fax: (818) 996-8188 • www.cruxinterfacing.com
rev.061319
VIMMB-85S
Video In Motion Activation for
select Mercedes Benz Vehicles with NTG3, 3.5 & 5 Systems
1 of 5
RADI O R EPL AC EMENT
SWC R ETEN TIO N
+
R
INTERFACING SOLUTIONS
- Retains functionality of factory-installed navigation system for passenger access at anytime.
- Allows onscreen access to factory Bluetooth keypad*.
- Allows for navigation destination address entry at anytime*.
- AV input cable included.
*Subject to capability of factory-installed navigation system.
PRODUCT FEATURES:
PARTS INCLUDED:
VIMMB-85S Module VIMMB-85S Harness AV Cable
DIP SWITCH SETTINGS:
Vehicle / Navigaon DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6
Video In Moon permanent ON ON ONOFF OFF OFF
Video In Moon non-permanent* OFF OFF OFF OFF ON ON
S Class (W221) with factory rear-view camera
and Video In Moon permanent ON ON ON ONOFF OFF
*With DIP #1 set to OFF, use the GREEN wire on the VIMMB-85O harness to acvate/deacvate the VIM funcon. Connect
the GREEN wire to a +12V source to acvate VIM. The use of a toggle switch (not included) is recommended to allow
acvaon and deacvaon of the VIM funcon (non-permanent).
POWER CONNECTION:
NTG3 and NTG3.5
NTG5
PIN 1 (RED)
PIN 5 (BLACK)
To VIMMB-85S Module
PIN 20 (RED/BLUE)
PIN 10 (BROWN/WHITE)
To NTG3/3.5 20 Pin connector
PIN 1 (RED)
PIN 5 (BLACK)
To VIMMB-85S Module
PIN 15 (RED)
PIN 12 (BROWN)
To NTG5 Quadlock connector
Crux Interfacing Solutions • 21541 Nordhoff St., Unit C, Chatsworth, CA 91311
phone: (818) 609-9299 • fax: (818) 996-8188 • www.cruxinterfacing.com
rev.0613192 of 5
RADI O R EPL AC EMENT
SWC R ETEN TIO N
+
R
INTERFACING SOLUTIONS
VIMMB-85S
Video In Motion Activation for
select Mercedes Benz Vehicles with NTG3, 3.5 & 5 Systems
INSTALLATION INSTRUCTIONS:
For COMAND NTG3 / NTG3.5 Systems
The VIMMB-78S is wired behind the DVD unit (Comand).
Remove the trim plate below the DVD unit drawer.
Open the DVD drawer cover and carefully remove it.
Remove the 4 torx screws that hold the Comand unit. There
are 2 on each side.
Remove the Comand unit and unplug the 20 pin connector.
Press in the lock tab and slide out the insert.
Crux Interfacing Solutions • 21541 Nordhoff St., Unit C, Chatsworth, CA 91311
phone: (818) 609-9299 • fax: (818) 996-8188 • www.cruxinterfacing.com
rev.0613193 of 5
RADI O R EPL AC EMENT
SWC R ETEN TIO N
+
R
INTERFACING SOLUTIONS
VIMMB-85S
Video In Motion Activation for
select Mercedes Benz Vehicles with NTG3, 3.5 & 5 Systems

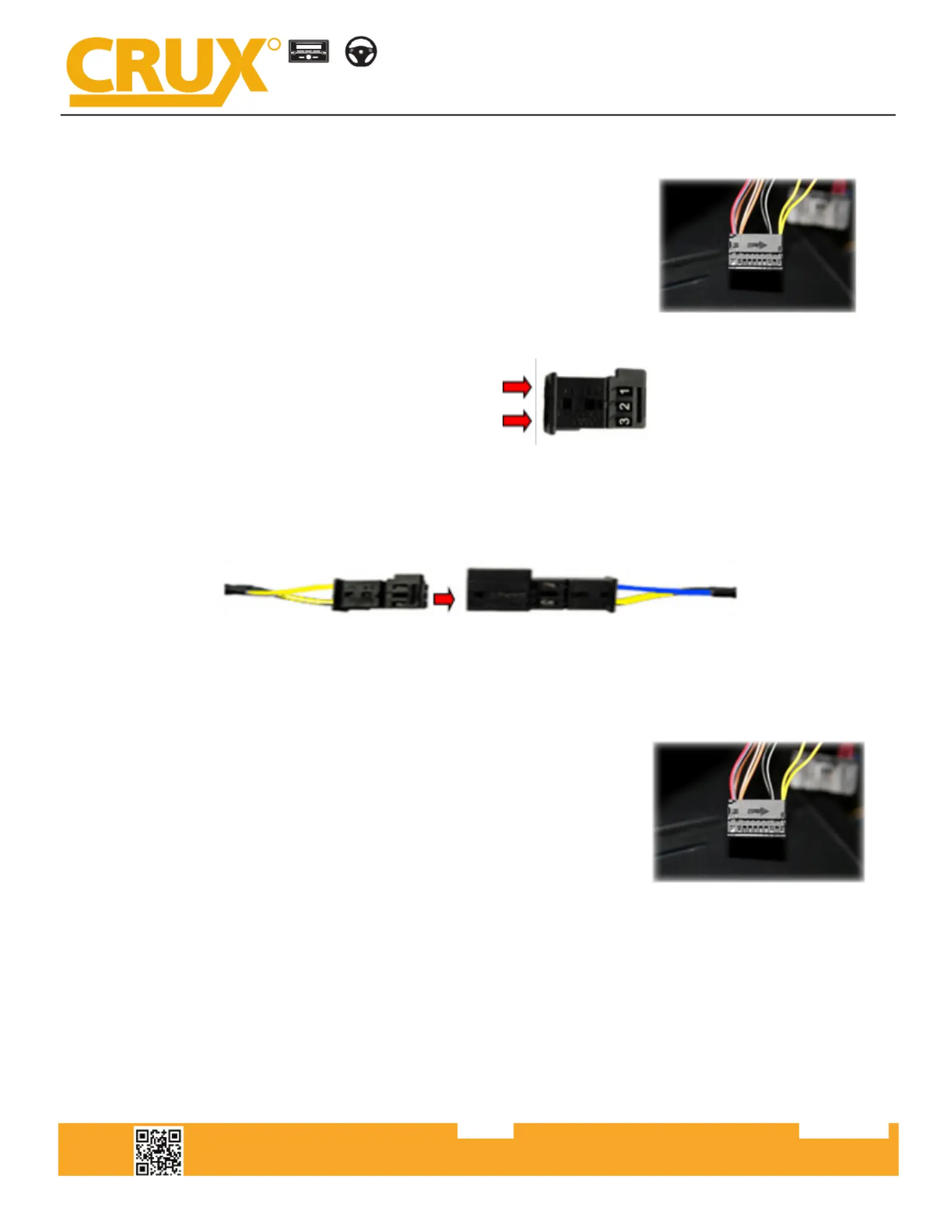

Tap the power and ground wires of the VIMMB-85S harness
following the diagram on page 1. Use a pick tool and press down
the terminal lock on PIN 1 (Yellow/White) and PIN 11 (Yellow).
Unplug the terminal wires and insert them to the 3 pin socket
included in the kit following the diagram below.
CAN Low (Yellow) PIN 1
CAN High (Yellow/White) PIN 3
Connect the 3 pin socket to the corresponding 3 pin plug found on the VIMMB-78S harness.
Insert the Yellow/Black wire from the VIMMB-78S harness into
PIN 1 and the Blue/Black wire to PIN 11 of the insert. Slide back
the insert into the 20 pin Comand connector.
