Sivu 1/14

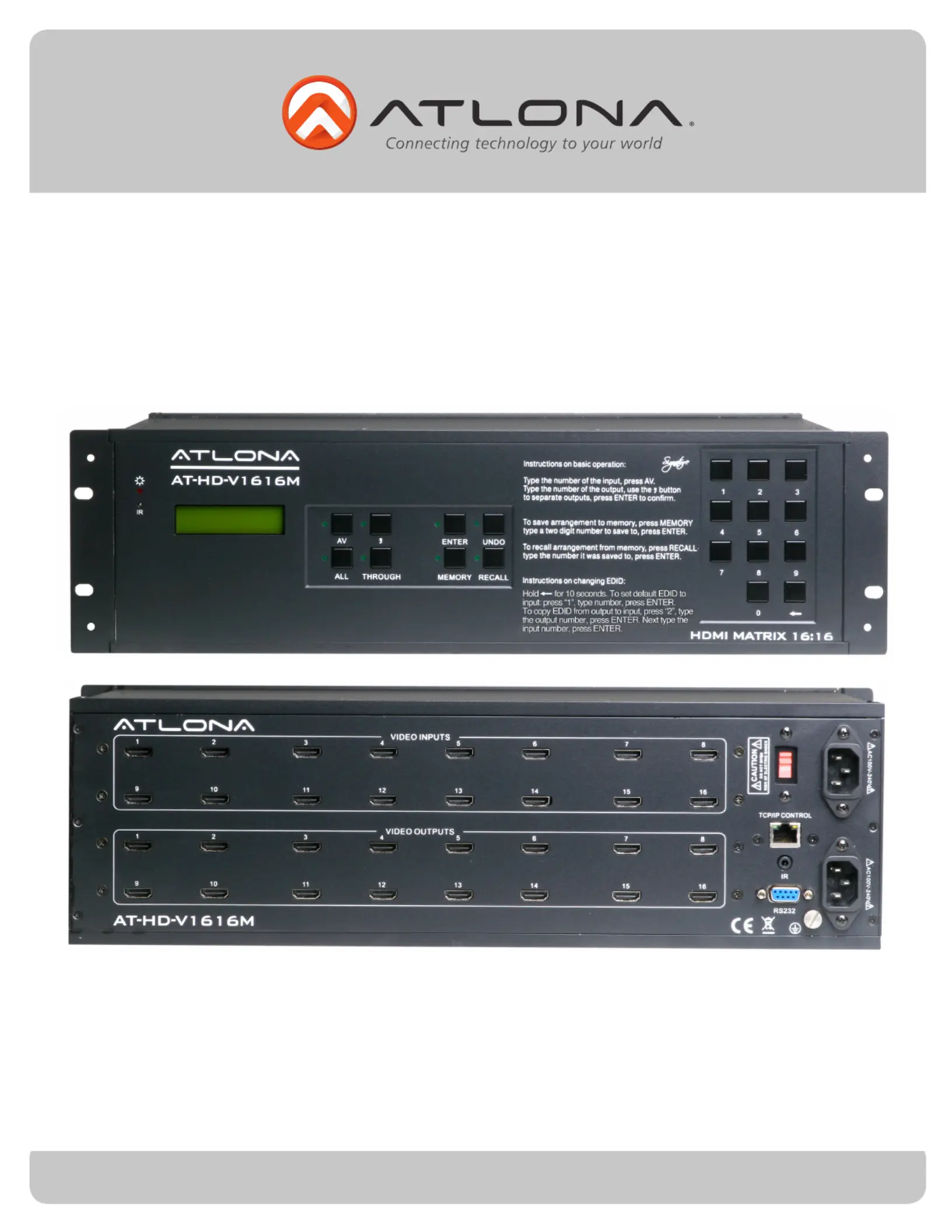

HDMI 16 by 16 Matrix Switcher
AT-HD-V1616M
User Manual
Toll free: 1-877-536-3976
Local: 1-408-962-0515
atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515
2
atlona.com
Table of Contents
1. Introduction ............................................................................ 3
2. Package Contents ............................................................................ 3
3. Features ............................................................................ 3
4. Specications ............................................................................ 4
5. Control and Functions
a. Front Panel ............................................................................ 4
b. Back Panel ............................................................................ 5
c. Panel Control ............................................................................ 5
6. IR Remote Control ............................................................................ 6
7. TCP/IP ............................................................................ 6
a. set up ............................................................................ 7
8. RS-232 ............................................................................ 8
9. EDID ............................................................................ 9
10. Connections ............................................................................ 10
11. Safety ............................................................................ 11
12. Warranty ............................................................................ 12
13. Registration ............................................................................ 13
Toll free: 1-877-536-3976
Local: 1-408-962-0515
3
atlona.com
Power Cord
IR Receiver Module
RS-232 cable
Features
Introduction
Package Contents
16 inputs, 16 outputs, HDCP compliant, EDID learning capability, RS-232 control option, and 9
programmable memory presets, The Atlona HDMI 16 by 16 Matrix Switcher has something for most
of your professional needs. The Atlona AT-HD-V1616M is compatible with all current HDMI to DVI
sources and will support resolutions up to 1920x1200 or 1080p.
• 1 x AT-HD-1616M
• 2 x Power Cord
• 1 x RS-232 male to female cable
• 1 x IR receiver module
• 1 x IR remote control
• 1 x User Manual
• HDCP compliant for seamless connection with HDMI to DVI sources
• Fully supports 3D
• 9 programmable memory presets for quick switching to the most used settings
• EDID allows for compatibility between any source and display with learning feature
• RS-232 compatible
• TCP/IP control enabled
• CEC capable
• Equalized ports to support up to 50 feet (15.24 meters) long HDMI cables. Supports longer
cables with HDMI extenders
• Redundant desktop power supply keeps your switcher running in the event the main power
supply fails
• Fast selection, switching time on average runs between 0.5 and 2 seconds. Switching time varies
with different displays.
• Mountable with 3RU Racks
• Dolby TrueHD and DTS-HD Master Audio supported
