Sivu 1/7

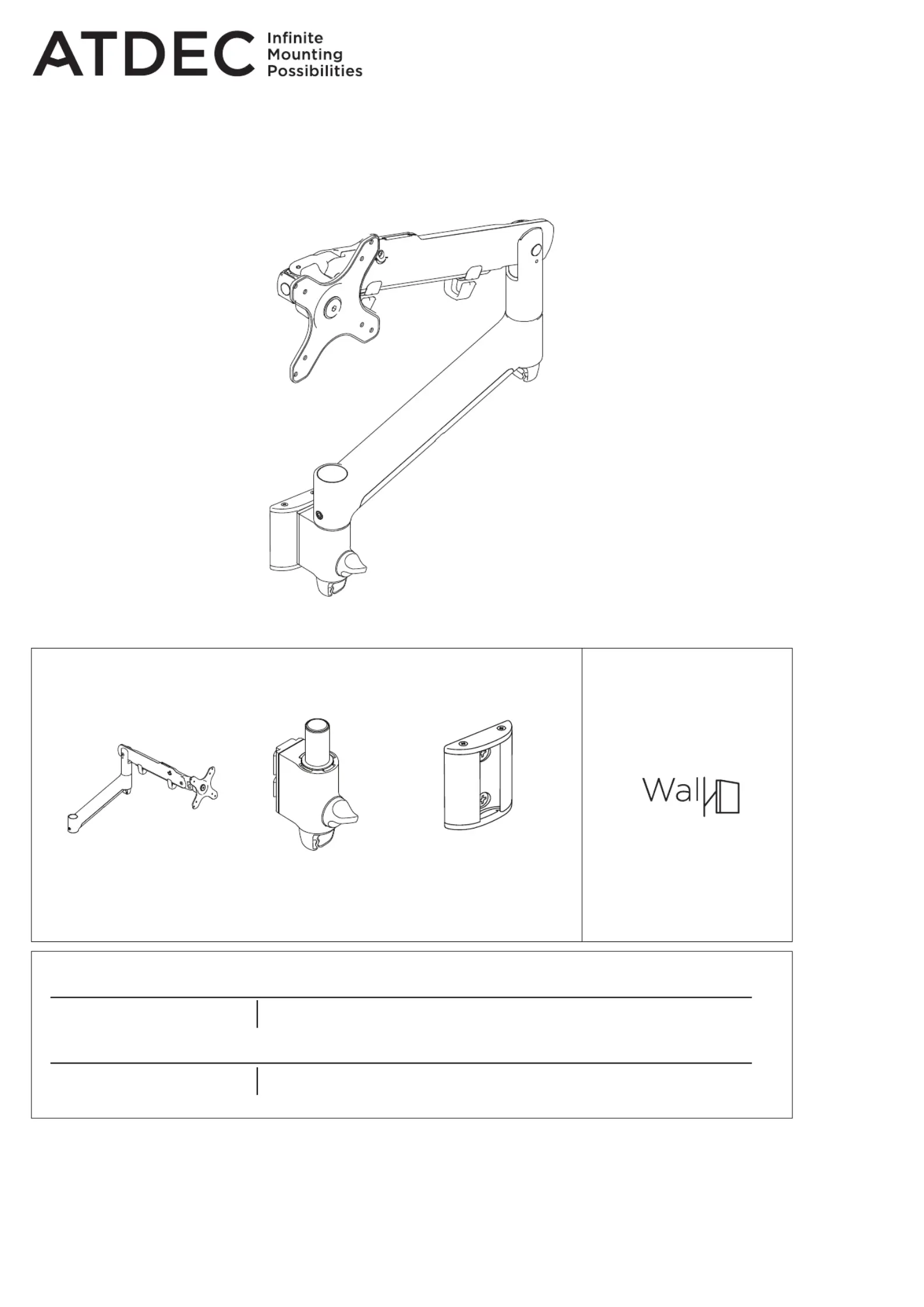

AWMS-DW6 | Page 1 of 7
Installation Guide
AWMS-DW6
Dynamic Monitor Arm on Wall Mount
COMPONENT CHECKLIST RANGE
CONTENTS
A
AWM-AD
Dynamic Arm
(x1)
B
AWM-LC
Post Clamp
(x1)
B
AWM-W6
60 Wall Channel
(x1)
60 Wall Channel
Page 2
Page 3
Dynamic Arm
Page 4
Page 5
AWM-W6
Component Checklist
Channel Installation
AWM-AD
Component Checklist
Arm Installation
AWMS-DW6 | Page 2 of 7
AWM-W6
Wall Channel
COMPONENT CHECKLIST
A
Wall channel
(x1)
E
Nylon
Anchor (x2)
C
Top Cap
Screws
(x2)
B
Top Cap
(x1)
D
M6 x 50mm
Countersunk
Screw (x2)
REQUIRED TOOLS
• Power Drill
• 4mm (
5
/
32
”) Drill Bit
• 8mm (
5
/
16
”) Drill Bit
• Phillips Head Screwdriver
0 - 12 kg
(0 - 26.5 )lbs
per monitor
WEIGHT RANGE
IMPORTANT INFORMATION
! Please ensure this product is installed as per these installation instructions.
! This product is compatible with AWM Series products.
! The manufacturer accepts no responsibility for incorrect installation.

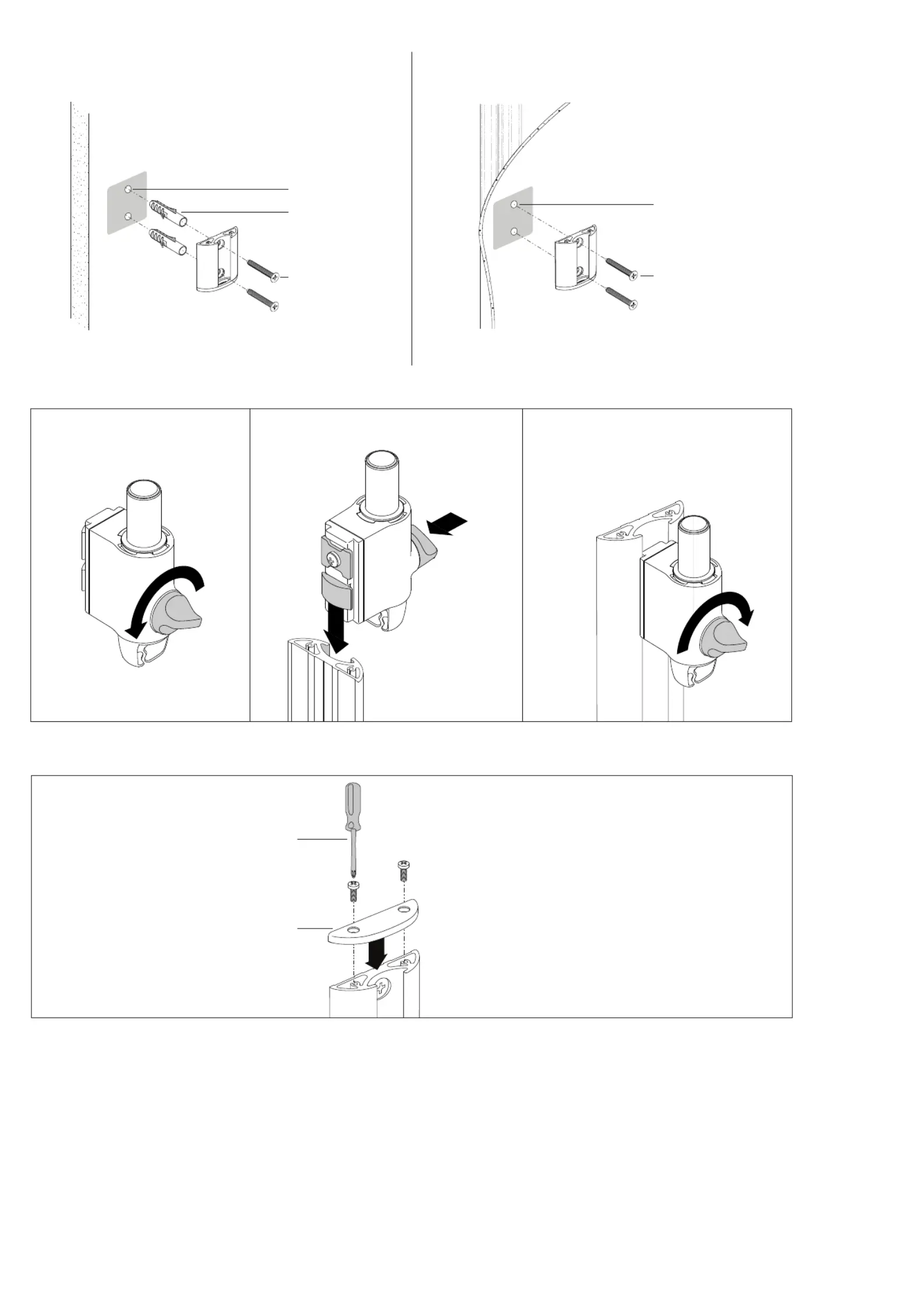

AWMS-DW6 | Page 3 of 7
3.1 Fit Top Cap
Phillips Head
Screwdriver
Top Cap
1. Install Wall Channel - Ensure all fasterners are installed
2. Fit channel clamp to wall channel
3. Fit top cap to wall channel
8mm (
5
/
16
”) holes
4mm (
5
/
32
”) holes
Nylon anchors
M6 x 50mm
Screws
M6 x 50mm
Screws
1.1 1.2 Masonry Timber stud
2.1 Ensure knob is undone. Slide clamp into channel.2.2
Push knob to
aid insertion
2.3 Hold clamp in desired position on post
and turn knob to lock in place.
T
