SECT 1
Contents
Welcome
Introduction .................................................................................2
Standard items .............................................................................3
Additional items ..........................................................................3
Installation
Suitable mounting locations ....................................................... 4
Mounting the rack drawer ..........................................................4
Connecting the rack drawer .......................................................5
The EXTernal link (network or remote user) ......................... 5
Computer access module links ..............................................5
Power connection ...................................................................6
Initial configuration ....................................................................7
Operation
Opening and closing the rack drawer ........................................ 8
Operating the rack drawer .........................................................9
The screen controls .................................................................9
Using the OSD menu ..............................................................9
Selecting server channels .....................................................10
Further information
Troubleshooting ........................................................................11
Screen specifications..................................................................11
Getting assistance ......................................................................11
Warranty ....................................................................................12
Safety information ....................................................................12
Radio frequency energy ............................................................13
2
SECT 2
Welcome
Introduction
Thank you for choosing the AdderView RDX Rack Drawer which combines
screen, keyboard, mouse and sixteen port KVM switching while occupying only
a single rack slot. The screen and keyboard slide out to provide quick access to
all systems when working in the server room. All models also facilitate either
remote or global access for authorised users who are away from the server
room.
All KVM links to servers are made using Adder Computer Access Modules
(CAMs) that attach to the rack drawer rear panel via standard CATx cables.
These make installation straightforward while ensuring that all cabling remains
neat and uncluttered.
Certain sections of this manual refer to other Adder user guides for details about
the KVM module fitted within your rack drawer. These other guides are stored
on the CD-ROM supplied with your rack drawer and are also available on the
Adder website.

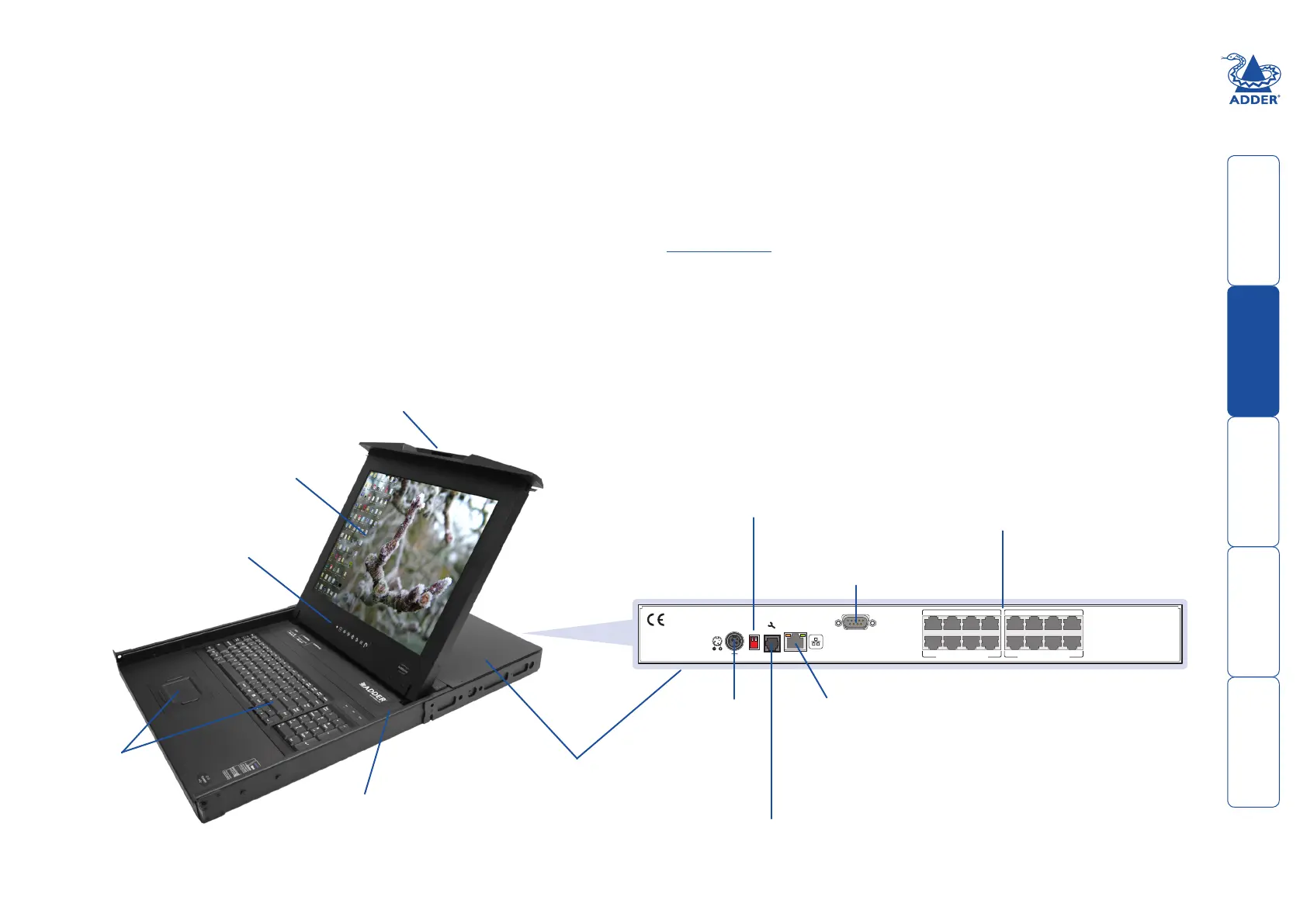

Carry handle to release the two-point lock
Clear LCD display screen
Switch for screen
auto power off
Keyboard
and mouse
touchpad
Display control panel
KVM switch with
connections at the
rear
INDOOR
USE ONLY
412 311 210 19
816 715
614
513
COMPUTER CONNECTIONSCOMPUTER CONNECTIONS
OPTIONS
12V
5A
EXT
1
ON
2
Power
input
socket
Config switches
Reserved for future use
- ensure that both are
in the up (off) position.
Reserved
Network or remote extender port
Function is determined by the
model of KVM module.
The green indicator is on
when power is applied.
The amber indicator is
reserved for future use.
Options port
Used for firmware
upgrades.
Computer Connection ports
16 ports to which CAT 5, 5e or 6 link
cables are used to connect Computer
Access Modules (CAMs) which provide
the connections to each server.
