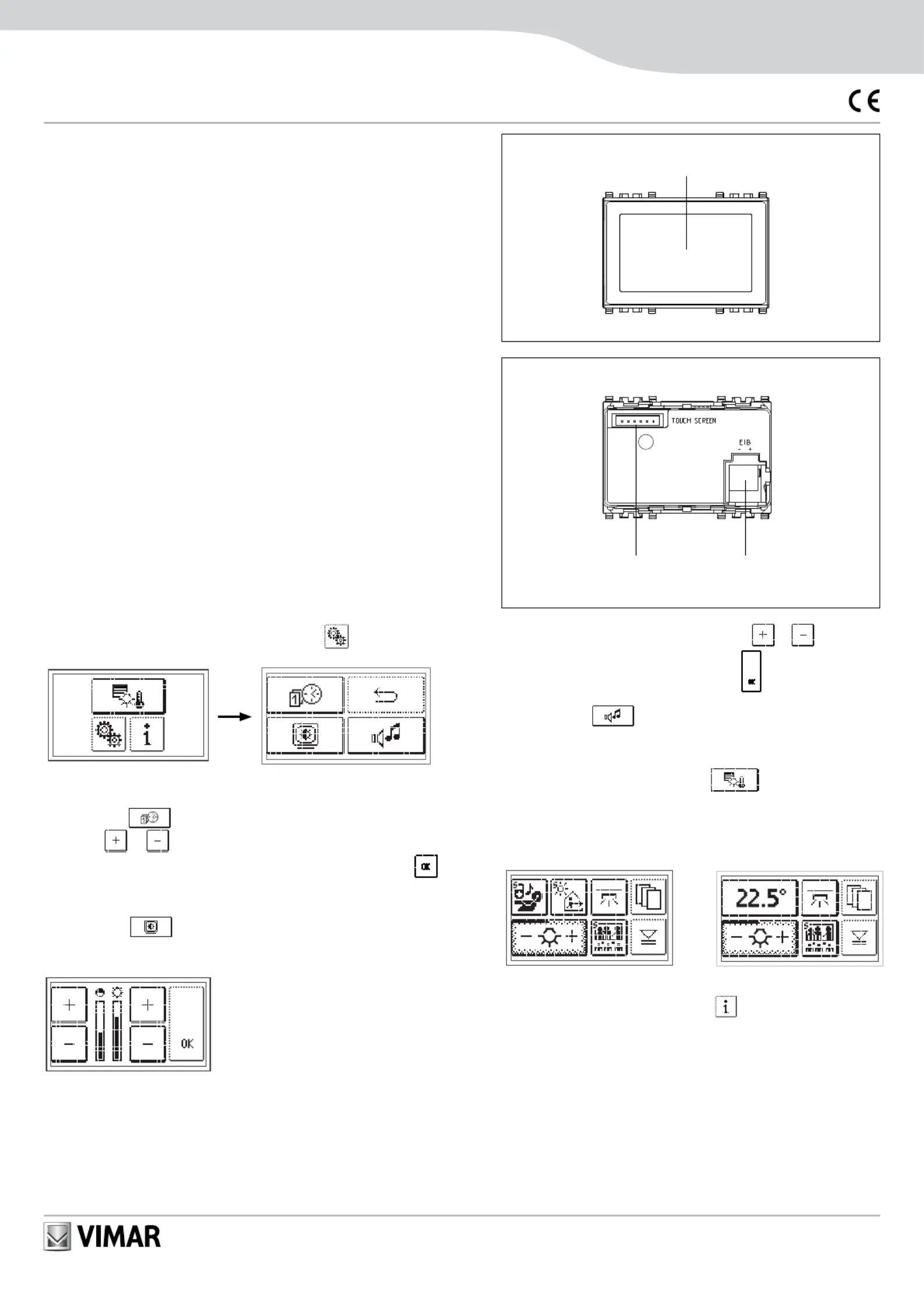

Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Export) +39 0424 488 709
www.vimar.com
ESPAÑOL
Hoja de instalación
Well-contact Plus
Pantalla táctil monocromática para control y mando local, estándar
KNX - 3 módulos
Pantalla táctil que se debe utilizar en la instalación de automatización para accionar
luces, persianas, clima y escenarios. La pantalla táctil se configura con el software
Configurador Touch Screen KNX conectando la interfaz 01998.U al conector de la
parte trasera del dispositivo. La pantalla táctil se puede instalar, indistintamente, en
posición horizontal o vertical.
CARACTERÍSTICAS
• Tensión nominal de alimentación: BUS 30 Vcc SELV
• Absorción: 42 mA
• Bornes: bus TP
• Funciones que se pueden realizar:
- interruptor ON/OFF (encendido/apagado de las luces)
- mando para persianas
- mando para regulador (regulación de las luces)
- control del clima
- activación de escenarios
- hasta 3 páginas (pantallas) configurables para controlar un ambiente
CONFIGURACIÓN
La pantalla táctil se configura con el software Configurador Touch Screen KNX y la
interfaz de programación 01998.U; mediante la base de datos del proyecto ETS con
la que se ha configurado la instalación, se seleccionan las funciones (grupos, escena-
rios, etc.) que se desean gestionar a través de la pantalla táctil.
Para más detalles, consultar el manual del software Configurador Touch Screen KNX.
Es posible descargar los bancos de datos ETS actualizados en la sección
“Software de producto” de www.vimar.com.
MENÚ PRINCIPAL
Después de configurar la pantalla táctil con el software Configurador Touch Screen
KNX, se visualiza la ventana inicial, y tocando el icono se accede al menú
Configuraciones.
• Configuración de la fecha y hora
Al tocar el icono
es posible ajustar la hora y la fecha visualizadas. Mediante
los iconos y configurar el valor parpadeante hasta visualizar la hora, el
día, el mes y el año deseados y, por último, confirmarlos tocando el icono.
• Configuración de la retroiluminación y del contraste de la pantalla
Al tocar el icono
se accede a la siguiente ventana, que permite regular la
retroiluminación y el contraste.
Display
L-a configuración se efectúa presionando los iconos y hasta alcan
zar el nivel deseado, que hay que confirmar con .
• Configuración de la señalización acústica
Mediante el icono se habilita o inhabilita la señalización acústica (bip)
que se emite cada vez que se toca un icono en la pantalla táctil.
• Gestión de los mandos
Desde el menú principal, tocando el icono , se accede a la ventana
que permite visualizar y mandar los dispositivos configurados en los ambientes
controlados por la pantalla táctil. Los iconos visualizados dependen de la aso-
ciación con los mandos efectuada mediante el software Configurador Touch
Screen KNX. Por ejemplo:
• Información
Desde el menú principal, tocando el icono , se visualiza la ventana con
la información de la versión del software y las características principales de la
pantalla táctil.
NORMAS DE INSTALACIÓN
El aparato se ha de instalar en conformidad con las disposiciones sobre mate-
rial eléctrico vigentes en el país.
CONFORMIDAD NORMATIVA
Directiva EMC
Norma EN 50428.
Conector
PIN-STRIP
para 01998.U
VISTA FRONTAL.
Bornes bus TP
CONEXIONES.
Eikon
20849
Arké
19849
Idea
16849
Plana
14849
