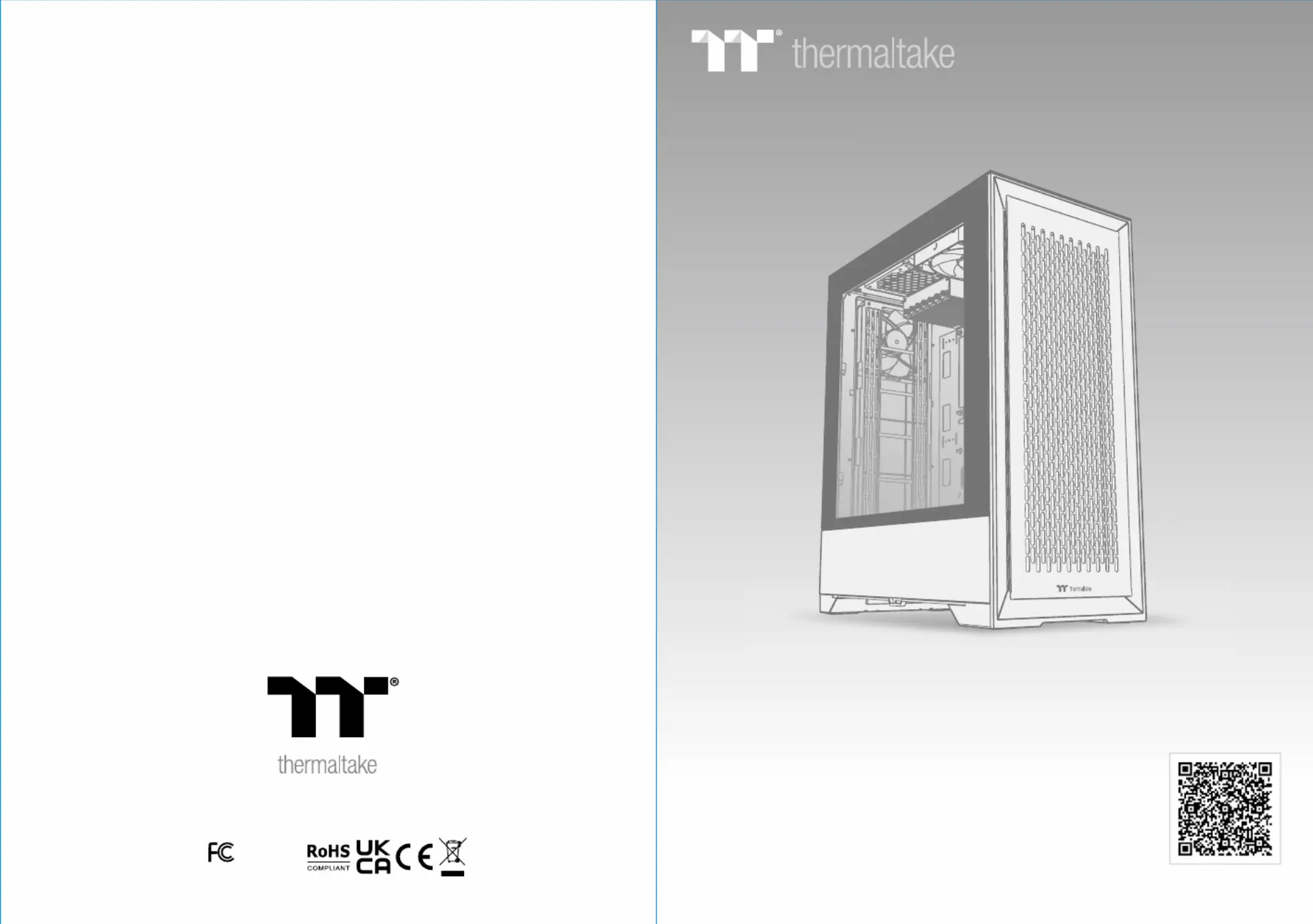

Sivu 1/13
All other registered trademarks belong to their respective companies.
www.thermaltake.com
©2023 Thermaltake Technology Co., Ltd. All Rights Reserved. 2023.04
Tested To Comply
With FCC Standards
FOR HOME OR OFFICE USE
User's Manual
Benutzerhandbuch
Mode d’emploi
Manual del usuario
Manuale dell’utente
Manual do Utilizador
明書
用戶手冊ユーザーズマニュアル
Руководство пользователя
kullan c elkitabı ı ı
(EEE Yönetmeli ine Uygundur)ğ
คู่มือการใช้
Product information
CTE T500 Air
Join Tt Community To Receive Benefits
Tt LCS-Liquid Cooling Support Certification
TT Premium
Dear Valued Customer,
Thank you for choosing Thermaltake.
As a new user we value your thoughts and opinions and
your feedback is important to us. We at Thermaltake
would like to use this opportunity to invite you to join our
Community Forums. Register today to start enjoying the
full benefits of our community.
Benefits of being a member:
Quick and responsive user support
Receive help and advice with new builds
Keep up to date with new product releases
Share your thoughts and builds with the community
Enter monthly contests and giveaways
Tt LCS Certified is a Thermaltake exclusive certification
applied to only products that pass the design and
hardcore enthusiasts standards that a true LCS chassis
should be held to. The Tt LCS certification was created
so that we at Thermaltake can designate to all power
users which chassis have been tested to be best
compatible with extreme liquid cooling configurations to
ensure you get the best performance from the best
features and fitment.
Brand official website
http://www.thermaltake.com/
Global Facebook
https://www.facebook.com/Therm
altakeInc
TT Premium
To continue achieving the corporate mission of delivering the
perfect user experience, Thermaltake developed “TT Premium”
with the essence of combining supreme quality products with a
new logo design. TT Premium is far more than just a guarantee
of quality. Behind the name, it represents the passion in DIY,
Modding and Thermaltake’s desire to be the most innovative
brand in the PC hardware market. To satisfy the demand of the
high-end PC users, TT Premium follows its core values of
Excellent Quality, Unique Design, Diverse Combinations and
Boundless Cre
ativity to provide a high performance PC product
for every enthusiast. http://ttpremium.com
Taiwan Facebook
http://www.facebook.com/ThermaltakeTW
Global community forums
http://community.thermaltake.com
Chapter 1. Product Introduction
Specification
Accessory
Warning and Notice
1.0
1.1
1.2
01
02
03
Contents
Chapter 2. Installation Guide
2.0
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
Remove Components
Bracket Installation
Power Supply Unit (PSU) Installation
Motherboard Installation
3.5" & 2.5" HDD Installation
VGA Card Installation
AIO Liquid Cooling Installation
Liquid Cooling Instal lation
Pump Installation
Air Cooling Installation
I/O Connection
Remove Filters
06
07
09
10
11
13
14
15
16
17
18
19
Specification
01 02
Accessory
Full Tower
Radiator Support
Case Type
Dimension (H*W*D) 615x 275 x 516 mm (24.21 x 10.83 x 20.31 inch)
Fan Support
Clearance
Front: 3 x 120mm, 2 x 120mm, 1 x 120mm
3 x 140mm, 2 x 140mm, 1 x 140mm
Top: 2 x 120mm, 1 x 120mm
2 x 140mm, 1 x 140mm
Right: 1 x 120mm, 1 x 140mm
Rear: 3 x 120mm, 2 x 120mm, 1 x 120mm
3 x 140mm, 2 x 140mm, 1 x 140mm
Bottom: 1 x 120mm, 1 x 140mm
PSU Cover: 1 x 120mm, 1 x 140mm
Front: 1 x 360mm, 1 x 240mm, 1 x 120mm
1 x 420mm (AIO only), 1 x 280mm, 1 x 140mm
Top: 1 x 120mm (AIO only)
Rear: 1 x 360mm, 1 x 240mm, 1 x 120mm
1 x 280mm, 1 x 140mm
Drive Bays
4 x 3.5” or 6 x 2.5”
Expansion Slots
7
Motherboards
6.7” x 6.7” (Mini ITX), 9.6” x 9.6” (Micro ATX
),
12” x 9.6” (ATX), 12” x 13” (E-ATX)
I/O Port
USB 3.2 (Gen 2) Type-C x 1, USB 3.0 x 2, HD Audio x 1
Side Panel
Material
Tempered Glass x 1
SPCC / ABS
CPU cooler max height: 195mm
VGA max length: 385mm
PSU max length: 180mm
PSU
Standard PS2 PSU (optional)
Cooling System
Front (intake) :
140 x 140 x 25 mm CT140 fan (1500rpm, 30.5 dBA) x 1
Top (exhaust) :
140 x 140 x 25 mm CT140 fan (1500rpm, 30.5 dBA) x 1
Rear (intake) :
140 x 140 x 25 mm CT140 fan (1500rpm, 30.5 dBA) x 1
Buzzer
Zip Ties
Screw #6-32 x 6mm
Screw M3 x 5mm
4
40
8
4
20
Cable Management
Motherboard Alarm
Q`tyPart NameFigure Used For
1
Power SupplyScrew #6-32 x 6mm
Nut Setter
Motherboard Stand-off Installation
Stand-off #6-32 x 8mm
HDD Rubber
2
1
10
1
Thumb Screw #6-32 x 9mm
Backup
Backup
Screw 5 x 10mm
4 Case Fan
Fan Screw #6-32 x 30mm 4 Case Fan
HDD / SSD
1
Bump Bracket
Pump
DIY Cover
MB tray
1
Top Cover Clip
Backup
1
Bezel Clip
Backup
CTE T500 Air CTE T500 Air
Motherboard / 2.5" HDD / SSD
3.5" HDD
