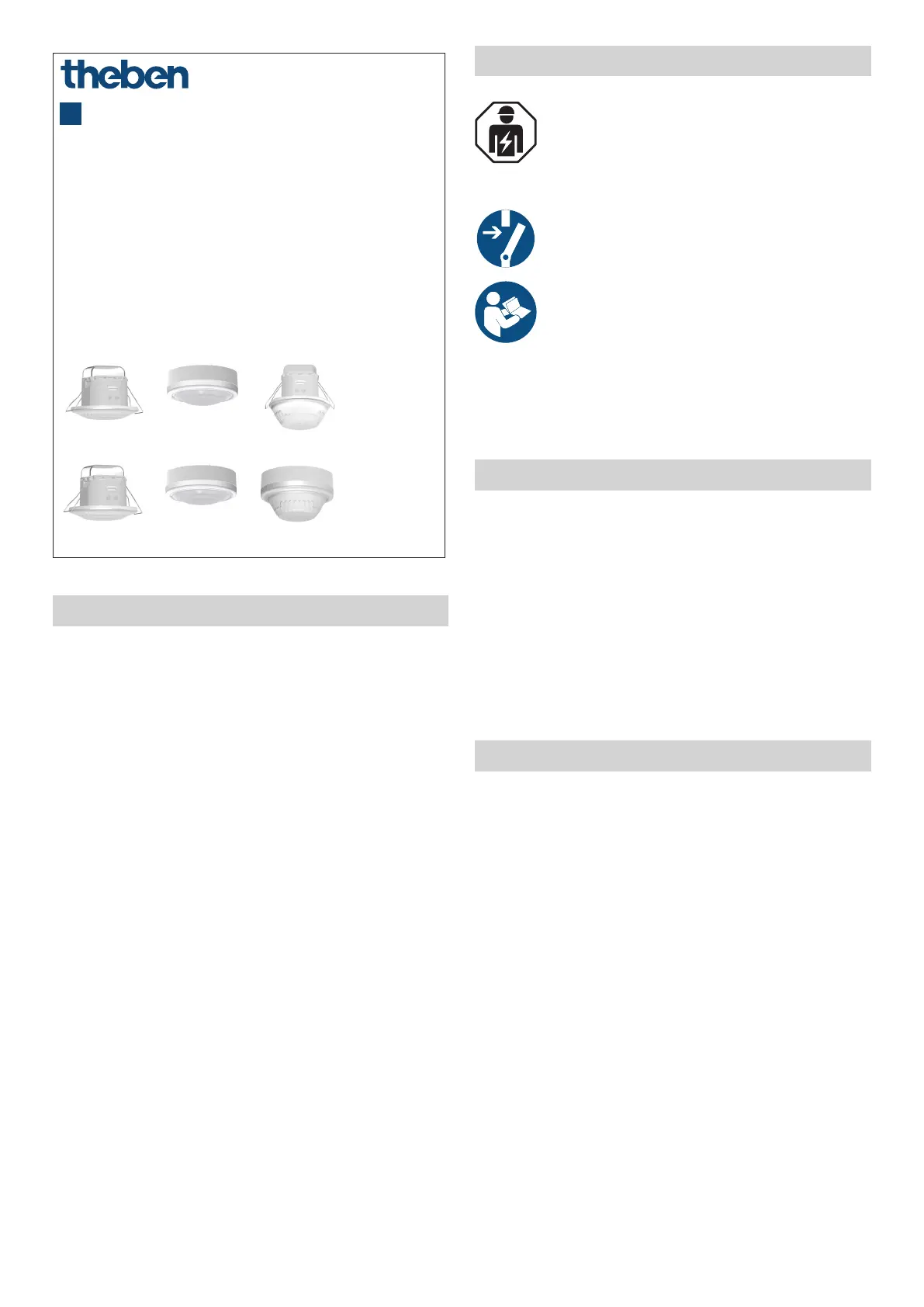

1

LUXA 103 S360-100-12 DE-UP WH

1030052

LUXA 103 S360-101-12 DE-UP WH

1030053

LUXA 103 S360-100-12 AP WH

1030062

LUXA 103 S360-101-12 AP WH

1030063

LUXA 103 S360-100-28 DE-UP WH

1030072

LUXA 103 S360-100-28 AP WH

1030082

307478

5-1-2022

Aanwezigheidsmelder

NL

103005210300621030072

103005310300631030082

1. Algemene informatie

•

Aanwezigheidsmelder voor plafondmontage (hol

plafond), inbouwmontage in standaarddoos en

opbouwmontage

•

Geschikt voor menglichtmeting

•

Functies met de afstandsbediening theSenda P en

theSenda B/app instelbaar; functies voor de gebruiker

kunnen via theSenda S worden opgeroepen

•

Detectiebereik: aanwezigheidsmelder rond Ø 12 m;

gangmelder rechthoekig 28 x 5 m

•

Diverse uitvoeringen:

LUXA 103 S360-100-12 DE-UP WH: voor plafondin-

bouw- en inbouwmontage, 1 schakelkanaal voor licht

LUXA 103 S360-101-12 DE-UP WH: voor plafondin-

bouw- en inbouwmontage, 1 schakelkanaal voor licht,

1 potentiaalvrij contact voor HKL

LUXA 103 S360-100-12 AP WH: voor opbouwmontage,

1 schakelkanaal voor licht

LUXA 103 S360-101-12 AP WH: voor opbouwmontage,

1 schakelkanaal voor licht, 1 potentiaalvrij contact voor

HKL

LUXA 103 S360-100-28 DE-UP WH: voor plafondin-

bouw- en inbouwmontage, 1 schakelkanaal voor licht

LUXA 103 S360-100-28 AP WH: voor opbouwmontage,

1 schakelkanaal voor licht

•

Optionele accessoires:

Adapterset Zwitserland 9070842; opbouwraam 9070843,

9070844 gebruikersafstandsbediening theSenda S

(9070911) (kort: theSenda S), serviceafstandsbediening

theSenda P (9070910) (kort: theSenda P), app-afstands-

bediening theSenda B (9070985) en bijbehorende app

'theSenda Plug' (iOS/Android) (kort: theSenda B/app)

2. Veiligheid

Montage en installatie uitsluitend door een

elektromonteur, een persoon met geschikte

vakkundige opleiding, met kennis en ervaring

zodat hij/zij gevaren kan herkennen en vermijden

die door elektriciteit kunnen ontstaan.

Vóór montage/demontage netspanning

uitschakelen en uitschakeling beveiligen.

Vóór ingebruikname en gebruik van het product

moet de handleiding volledig worden gelezen en

opgevolgd.

De aanwezigheidsmelders voldoen aan EN 60669-2-1 bij

voorgeschreven montage.

3. Bedoeld gebruik

•

Aanwezigheidsmelder voor de automatische verlichtings-

regeling en HKL (afhankelijk van de uitvoering)

•

Geschikt voor plafondmontage (holle plafonds), inbou-

wmontage in standaarddoos (1030052, 1030053,

1030072) of opbouwmontage (1030062, 1030063,

1030082) binnen en buiten:

melder met rond detectiebereik voor afzonderlijke kanto-

ren en kantoortuinen, toiletten, kelders etc.;

melder met rechthoekig detectiebereik (1030072 +

1030082 zog. → gangmelder) voor gangen en corridors

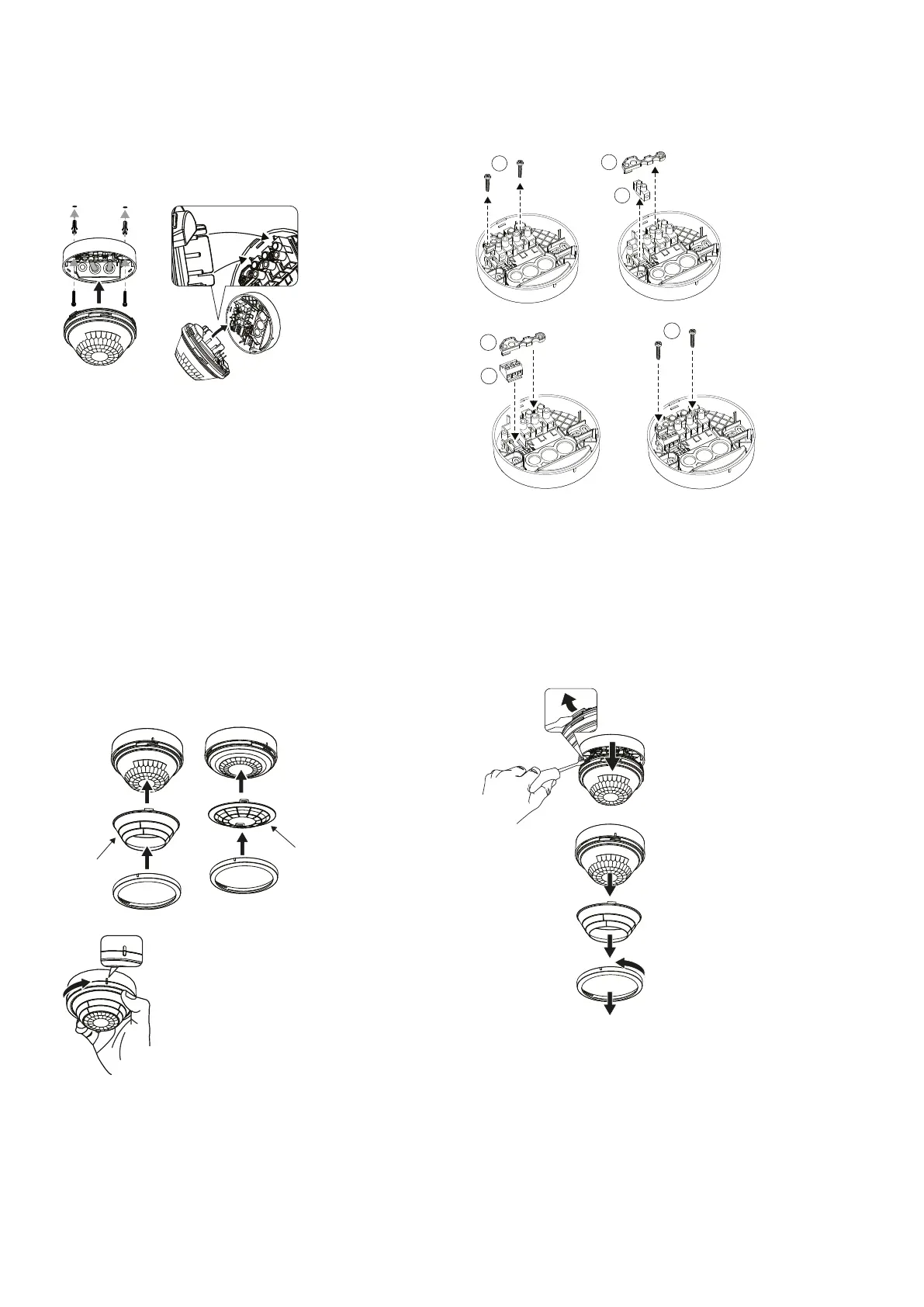

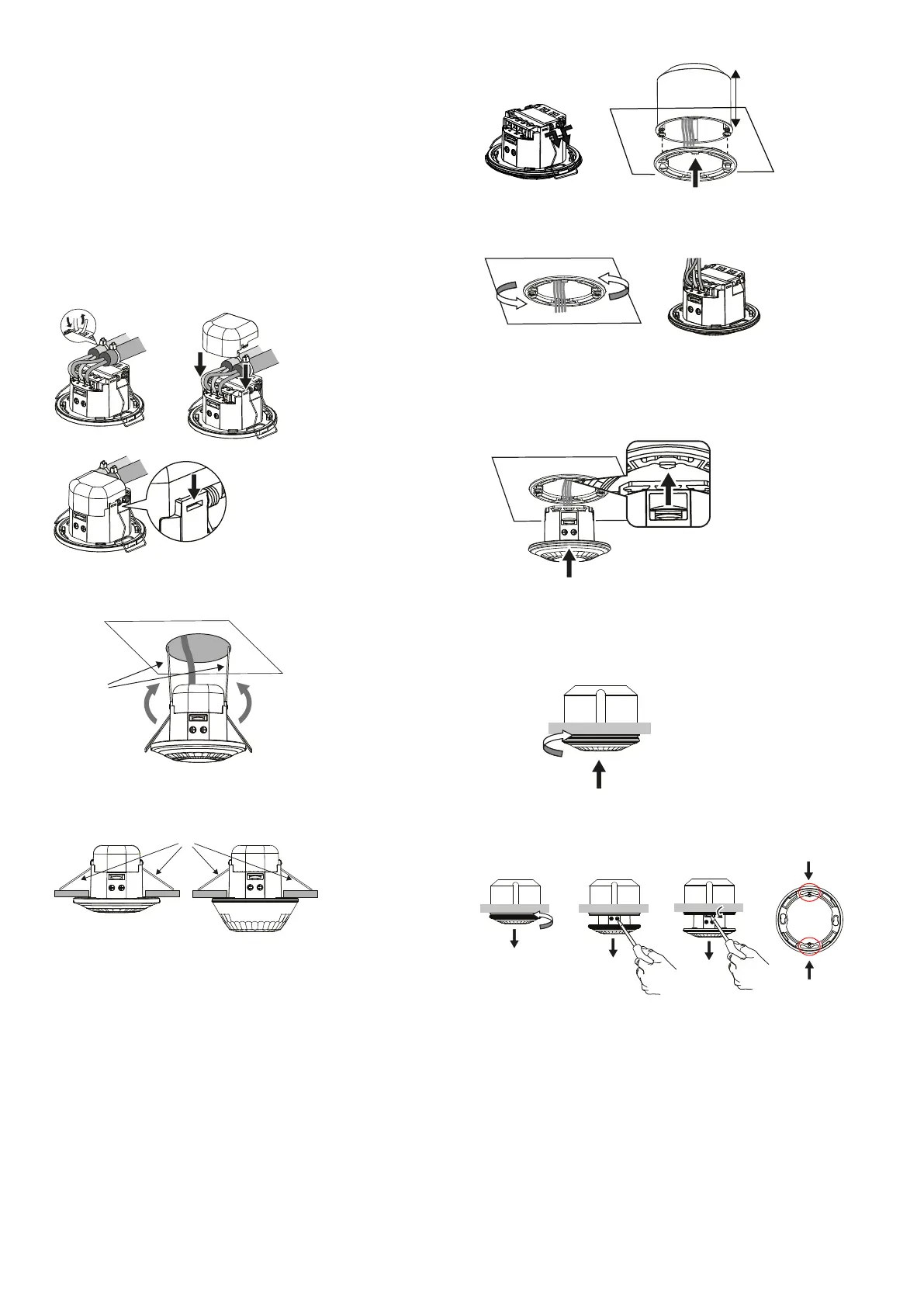

4. Montage

Installatievoorschriften

Omdat de melder op temperatuurschommelingen reageert,

moet u de volgende situaties vermijden:

Richt de aanwezigheidsmelder niet op voorwerpen met

sterk reecterende oppervlakken zoals spiegels etc.

Installeer de aanwezigheidsmelder niet in de buurt van

warmtebronnen zoals verwarmingsopeningen, airconditio-

ning, lampen etc.

Richt de aanwezigheidsmelder niet op objecten die in de

wind bewegen zoals gordijnen, grote planten etc.

Let bij het testen op de bewegingsrichting.

LKies vóór de montage evt. de instellingen op de

potentiometers.

LHoud de aanbevolen montagehoogte van 2,5–3,5 m aan!

LLet op vrije zicht, omdat infraroodstralen geen vaste voor-

werpen kunnen doordringen.

Let bij de montage van de gangmelder (1030072, 1030082)

op de juiste uitlijning.

Schakel de spanning vrij.
