SharkBite Max™
Installation Guide
The Total
Plumbing Solution
Cut.
Cut the pipe square,
removing rough
edges and debris.
Mark the pipe to the
correct insertion
depth.
Push.
Push pipe and
tting together up
to the depth mark.
Done. *Using the
disconnect clip,
ttings can be
easily removed.
SharkBite Max Pipe Insertion Depth
SharkBite
Fitting Size
Nominal Pipe
Size
Pipe OD Pipe Insertion
Depth (in.)
Pipe Insertion
Depth (mm.)
1/2 in. 1/2 in. CTS 5/8 in. 1 in. 25
3/4 in. 3/4 in. CTS 7/8 in. 1-1/4 in. 32
1
2
The SharkBiteT M connection system is certied for potable water and radiant heating.

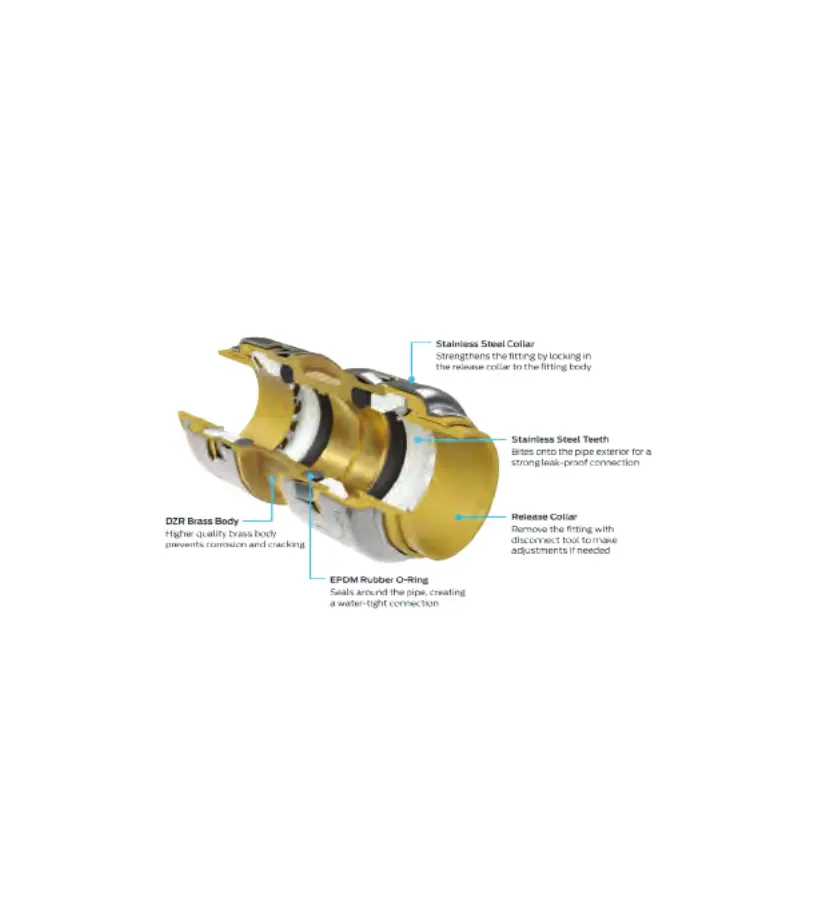

SharkBite uses an advanced push-to-connect design that works in two stages. When the
pipe is inserted into the tting, it passes the rst stage through a release collar and then
through a stainless steel grab ring. The grab ring has teeth that open out and grip onto the
pipe. At the second stage, the pipe is pushed through an o-ring protector, which aligns the
pipe. A specially formulated o-ring is then compressed between the wall of the tting and
the pipe before the end of the pipe reaches the tube stop.
Only when the pipe has passed through
the o-ring and reaches the tube stop is a
secure joint created. SharkBite ttings can
only be used with pipe/tubing certied to
the following specications:
PEX (ASTM F876, CSA B137.5)
Copper (ASTM B 88)
CPVC (ASTM D 2846, CSA B137.6)
PE-RT (ASTM F 2769)
HDPE (SDR-9 ASTM D2737)
Certications:
ASSE 1061
CSA B125.3
NSF/ANSI 14
NSF/ANSI/CAN 61
NSF/ANSI/CAN 372
For listing information, please visit rwc.com.
The SharkBite Max™
Connection System
