Sivu 1/2
- Befolgen Sie auf jeden Fall die Anweisungen links.
- Beschädigen Sie keine Teile des Fahrzeugs, wie den
Tank, Leitungen, Airbags usw.
- Knicken Sie oder spleißen Sie keine Kabel oder Leitungen.
- Berühren Sie keine blanken Metallflächen der Stromleitung
oder der Batterie.
- Achten Sie stets auf die korrekte Polung aller Anschlüsse.
- Vermeiden Sie Kurzschlüsse.
- Wenden Sie sich bei Fragen und Problemen an Ihren
Fachhändler oder Ihre KFZ-Werkstatt
- Tauschen Sie defekte Sicherungen nur gegen solche aus,
die den gleichen Sicherungswert besitzen:
REN10KIT 40A AGU
REN20KIT 60A AGU
REN35KIT 100A ANL
Dann führen Sie den Rest der Stromleitung (rot) vom Bereich der Fahrzeugbatterie durch das Fahrzeug zum +12V
Anschluss des Verstärkers und schließen dies dort an. Verbinden Sie dann das andere Ende des Kabels mit dem
Sicherungshalter am vorgesehenen Anschluss.

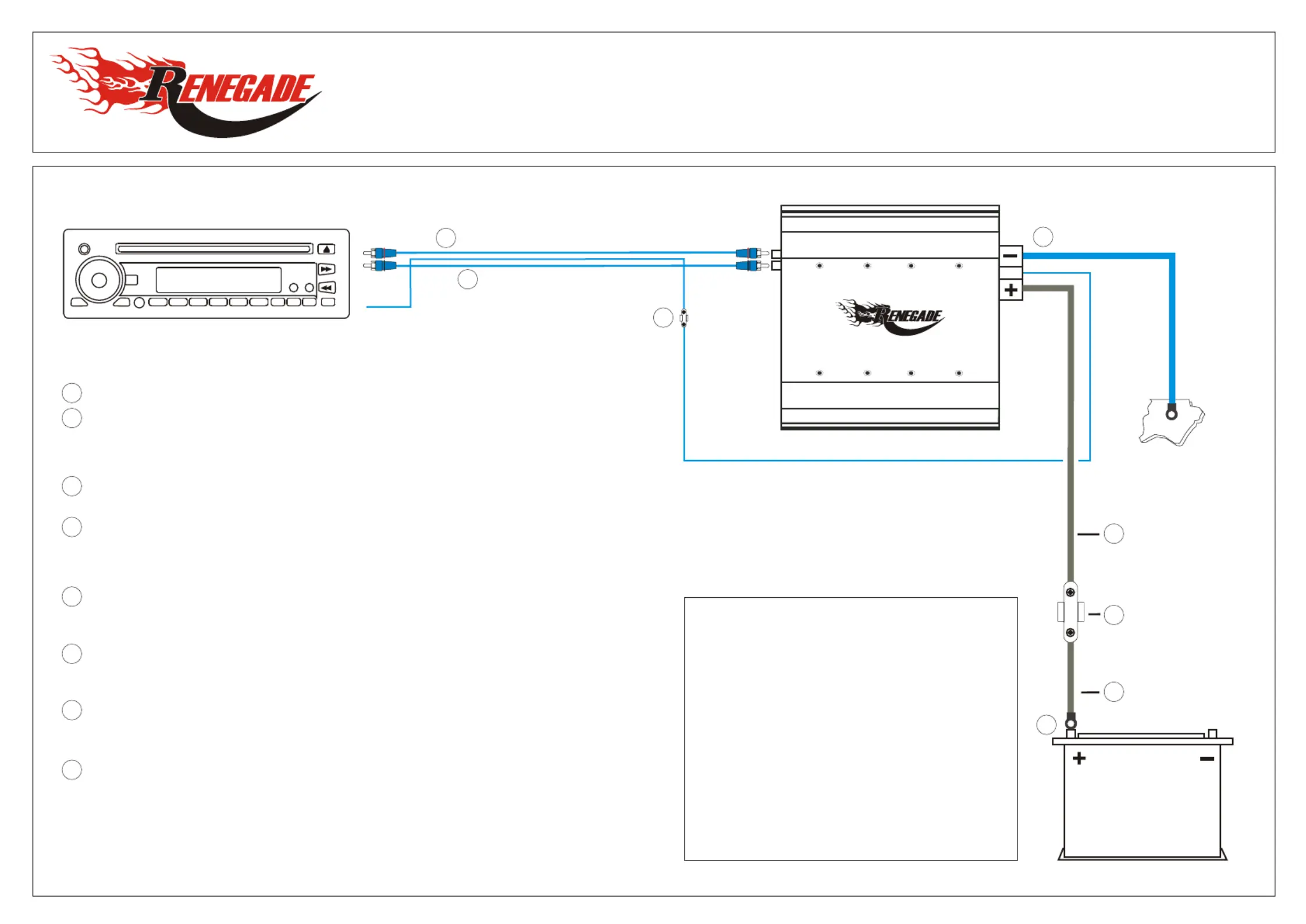

EINBAUANLEITUNG
2-KANAL VERSTÄRKER
Chassis
Verstärker
Steuergerät
Fahrzeugbatterie
1
Massekabel
2
RCA / Cinch Kabel
6
Steuerleitung
7
7
REM
FUSE
Sicherungshalter
3
Stromkabel +12V
5
4
Teilstück
Bitte befolgen Sie die folgenden Hinweise:
1
2
Verbinden Sie das Massekabel (braun, 0.8m) mit dem Masseanschluss des Verstärkers und einem geeigneten
Massepunkt am Fahrzeugchassis, mit einer maximalen Entfernung von einem Meter vom Verstärker. Benutzen Sie
den Kabelschuh für den Anschluss am Massepunkt. Achten Sie darauf, dass Farbe und Isolierung um den
Massepunkt ausreichend entfernt wurde.
3
Finden Sie eine geeignete Position für den Sicherungshalter in der Nähe der Fahrzeugbatterie. Die Entfernung darf
nicht mehr als 30 cm betragen. Bitte keine Teile des Fahrzeugs, wie Kraftstoffleitungen, Kabel usw. beschädigen.
4
Trennen Sie ein Teil der Stromleitung (rot, 5 m) am Ende ab, das die selbe Länge wie die Distanz zwischen Batterie
und Sicherungshalter besitzt (max. 30 cm). Verbinden Sie das Ende des anderen Teilstücks mit dem
Sicherungshalter (ohne eingelegte Sicherung) und dann das Ende des Teilstücks mit dem Pluspol der Batterie.
Verwenden Sie zum Anschluss die mitgelieferten Kabelschuhe.
5
6
Führen Sie dann das RCA/CINCH Kabel mit der Steuerleitung (blau, 5m) vom Steuergerät zur Position des
Verstärkers. Verbinden Sie dann die RCA/CINCH Stecker an einem Ende mit dem Verstärker und die des anderen
Endes mit der Steuereinheit. Bitte achten Sie auf die korrekte Polung der Anschlüsse.
7
Verbinden Sie ein Ende der Steuerleitung (blau, 5m) mit dem REMOTE/REM-Anschluss der Steuereinheit und das
andere Ende mit dem REMOTE/REM Anschluss des Verstärkers. Diese Leitung leitet das An-/Aus-Signal des
Steuergeräts zum Verstärker.
8
Zuletzt setzen Sie die Sicherung in den Sicherungshalter. Achten Sie darauf keinen Kurzschluss zu verursachen,
dies kann die Fahrzeug-Elektrik ernsthaft beschädigen. Berühren Sie keine blanken Metallteile an den Kabeln oder
der Batterie, andernfalls besteht die Gefahr eines elektrischen Schlages. Schließen Sie dann das zuvor entfernte
Massekabel wieder an den Minuspol der Fahrzeugbatterie.
Wenn Sie die oben genannten Hinweise befolgt haben, ist Ihr Car Audio System betriebsbereit. Befolgen Sie dann
die Instruktionen der Bedienungsanleitung Ihres Verstärkers oder der Steuereinheit.
Entfernen Sie als erstes das Massekabel des Minuspols der Fahrzeugbatterie.
WICHTIGE HINWEISE:
REN10/20/35KIT
