For Styles QP5186OZ and QSF5186OZ
Installation Guide
Crossbar Assembly
x 1
A
Package Contents
PARTS BAG
Ceiling Canopy
x 1
6”L Rod
x 2
D
12”L Rod
x 2
E
Fixture Body
x 1
F
G
Crossbar Assembly Downrod Wiring
Bulb
Table of
Contents
STEP 1 STEP 2 STEP 3 STEP 5
Ceiling Canopy
STEP 4
Preparation: Identify and inspect all parts
before beginning the installation.
Missing or damaged parts? Contact your
original place of purchase.
Light SourceTools Required
4 BULBS REQUIRED
BULBSNOTINCLUDED
Warnings and Cautions
Turn off the electricity at the circuit breaker
before installation. Consult a licensed
electrician if in doubt about installation.
Turn off power to the fixture and allow the
bulbs to cool before replacing.
Fixture Height Adjustable
13.75” to 51.25”
Outlet Box Screw
x 2
B
Wire Connector
x 3
C
BULB BASE TYPE
Candelabra (E12)
BULB SHAPE
TYPE B
60W
MAX
2of3
2019 QuoizelInc.
visit us on-line at www.quoizel.com
ReleasedDate:2019-10-10

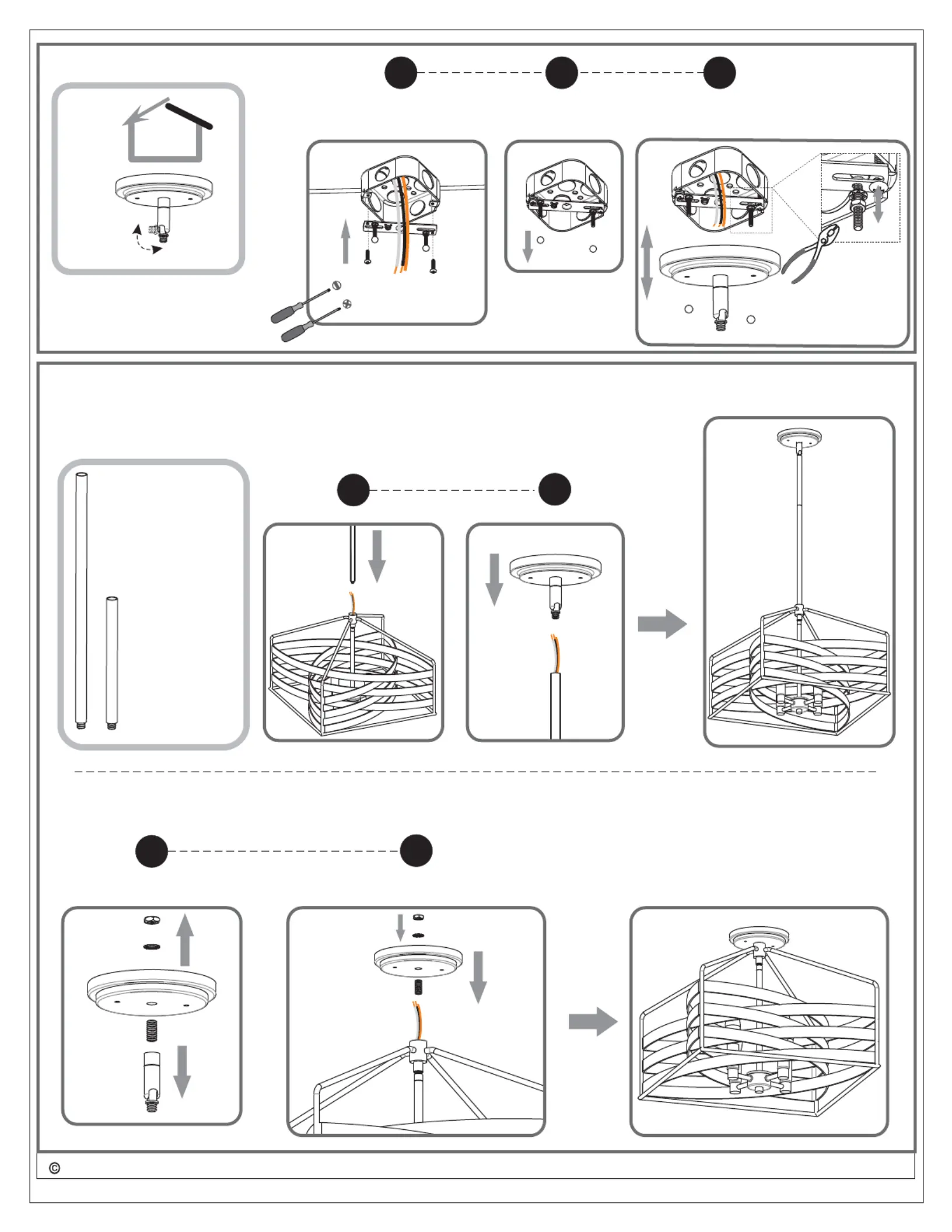

STEP 2
Optional Rods
8’ ceiling:
9’ ceiling:
(2) 12”L rods
(2) 6”L + (2) 12”L rods
1 2
STEP 1
For angled ceilings,
Swivel opening towards wall.
90 Degree
Swive
1 2 3
Step 1
Install crossbar assembly
Step 2 - 3
Test fitting ceiling canopy to
mounting screws
OPTION 1
Pendant
1 2
OPTION 2
Semi-Flush
Remove Swivel Install Ceiling Canopy to Fixture Body
3of3
2019 QuoizelInc.
visit us on-line at www.quoizel.com
ReleasedDate:2019-10-10

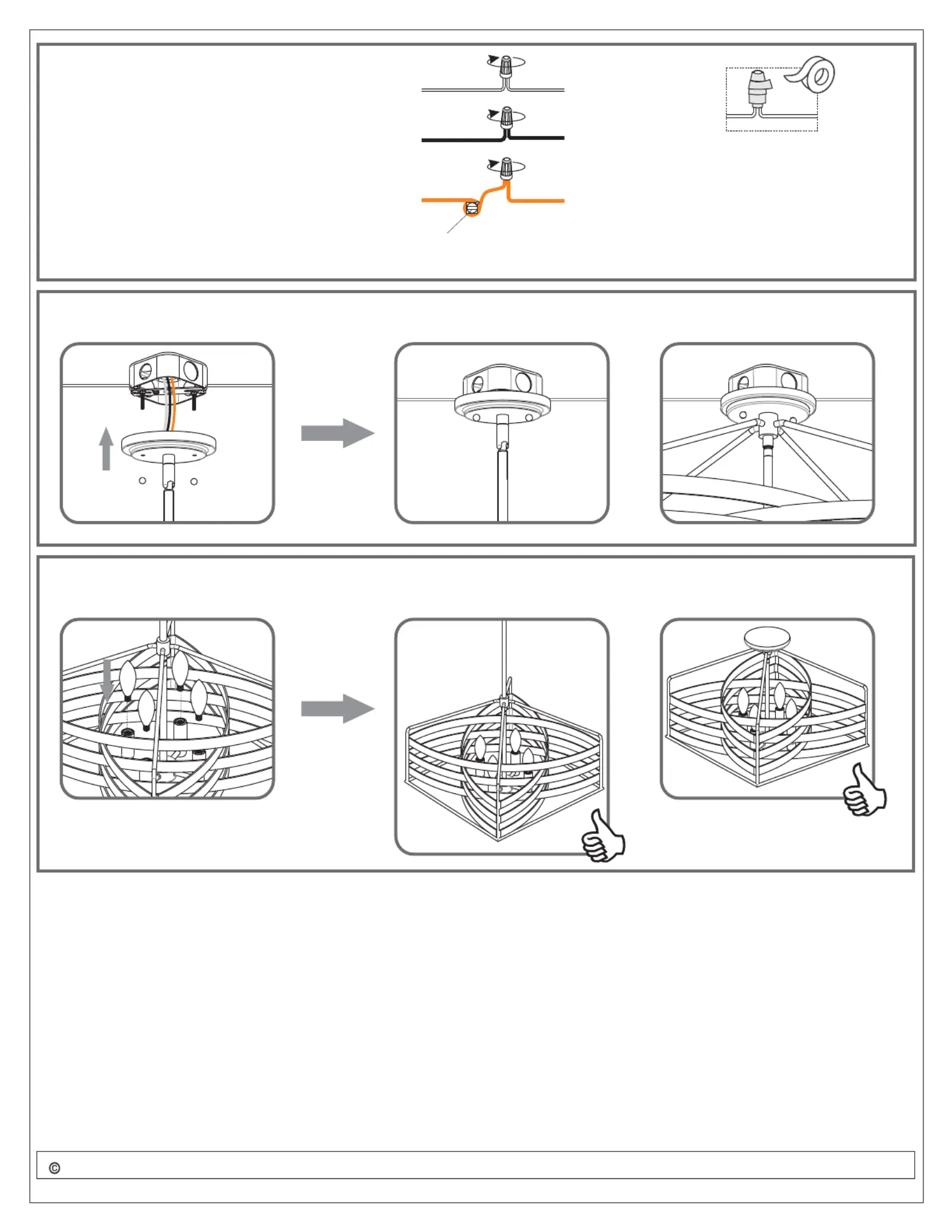

STEP 4
STEP 3
*Green Ground Screw on
crossbar optional
White wire (neutral)
from outlet box
White wire
from fixture
Black wire
from fixture
Ground wire
from Fixture
Black or Red wire (hot)
from outlet box
Bare or Green ground wire
from outlet box
OPTION 1 OPTION 2
STEP 5
OPTION 1 OPTION 2
