www.bogen.com/near
740-00051-00B

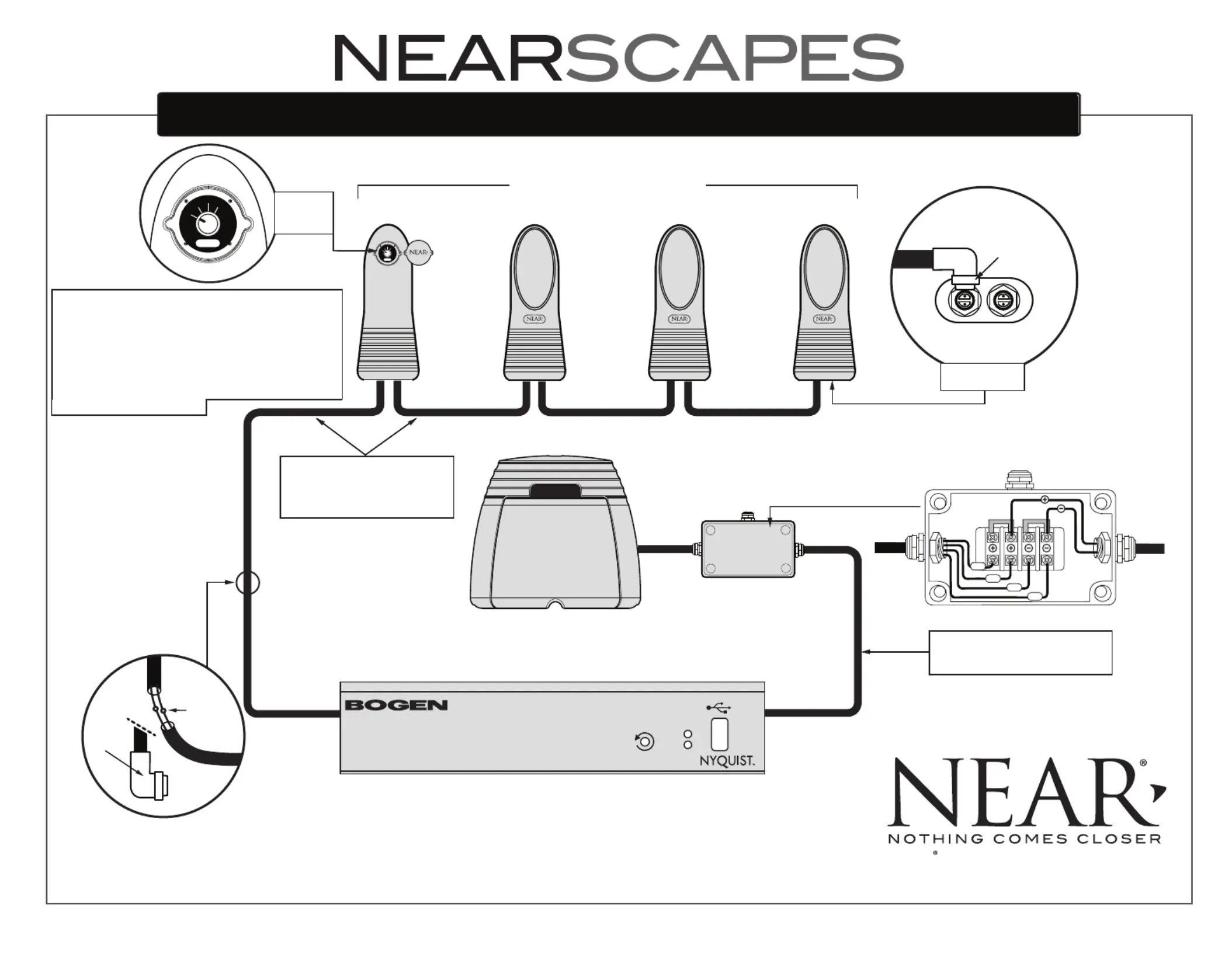

NEARSCAPES IG44.1DSP - QUICK START WIRING CONNECT GUIDE
TM
©2022 Bogen Communications LLC
Specifications are subject to change.
NEAR is a Division of Bogen Communications LLC
NYQUIST NQ-A2120-G2
IGS100M
SUBWOOFER
(16-ohm)
CHANNEL
B
CHANNEL
A
20 ft. cable with Perfect Fit
connectors is supplied with
each IG4M Speaker.
(4-ohm)
Channel A - IGS100M
Channel B - LB4TM/IG4M
IE1
(16-ohm)(16-ohm)(16-ohm)
IG4M LOUDSPEAKERS
Add 16g or greater wire from
the NQ-A2120-G2to the IE1.
Each IG4M Loudspeaker is set to 16-ohm
(factory setting). This result is a 4-ohm load at the
NQ-A2120-G2 Amplifier. The IGS100M Subwoofer
is wired as a 4-ohm speaker (there are two voice
coils in parallel). RED/GREEN twisted together,
BLACK/ORANGE twisted together, if IE1
Junction Box is not used.
Cut Plug
off cable
Speaker
cable
Splice
speaker
wire as
needed
Insert Plugs into Connector
Sockets and twist Plug
Ring to secure.
Perfect Fit
Connector Sockets
FROM
AMPLIFIER
FROM
SUBWOOFER
BLK
ORG
RED
GRN
JUMPERJUMPER
UNDERSIDE VIEW
OF IG4M
IE1 JUNCTION BOX
G4M
I
16
ohm
16W
32W
64W
G4M
I
16
ohm
16W
32W
64W
REAR VIEW
OF IG4M
(Protective
Cover removed)
POWER
STATUS
Audio Power Amplifier
®
