Bitte lesen und aufbewahren
48159
(früher )4937

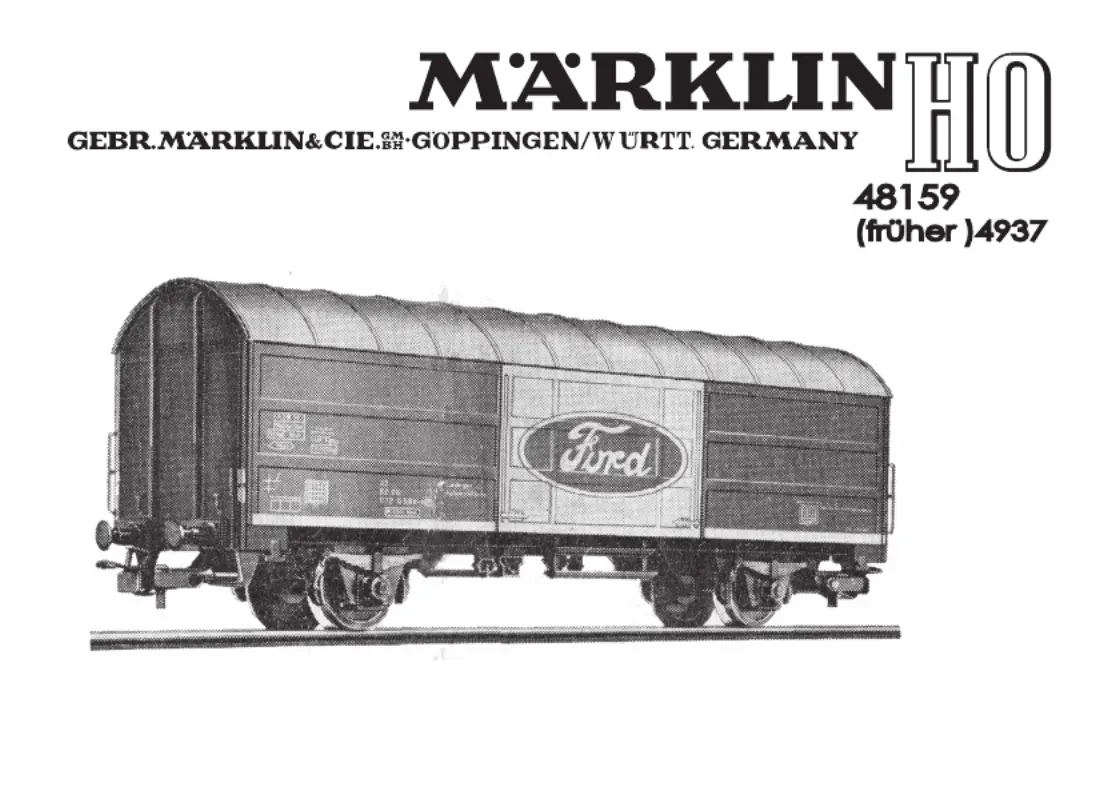

Zusammenbau Güterwagen 48159 (4937)
1. Seitenteile mit ihren Zungen in den Wagenboden einfügen (Fig. 1).
2. Kupplungen zusammenbauen (Fig. 2 a und 2 b).
3. Kupplungen am Wagenboden befestigen. Hierbei muß der Splint ganz kurz umgebogen werden, so
daß zwischen Kupplung und Wagenboden nur geringes Spiel entsteht (Fig. 4). Der Kopf des Splin-
tes sollte dabei gegen eine Unterlage (z.B. Kopf eines in ein Brettchen eingeschlagenen Nagels)
gedrückt werden.
4. Wagenkasten mit dem Boden verbinden. Zungen an Wagenstirnwänden in die Aussparungen im
Wagenboden einrasten (Fig. 3). Dabei müssen die schräg stehenden Stützen am Wagenboden
gegen die Zungen des Wagenkastens satt anliegen.
5. Feder zwischen den beiden Kupplungen einhängen (Fig. 4).
6. Radsätze in die Lager einsetzen.
Assembling Goods Wagon 48159 (4937)
1. Attach side parts to floor by tongues (fig. 1).
2. Assemble couplings and floor.
3. Fix couplings to floor, bending split pin over quite short, so as to leave onlx slight clearance bet-
ween coupling and floor (fig. 4). It will be helpful if the head of the split pin be pressed against a
support (such as the head of a nail driven into a small piece of wood, for example).
