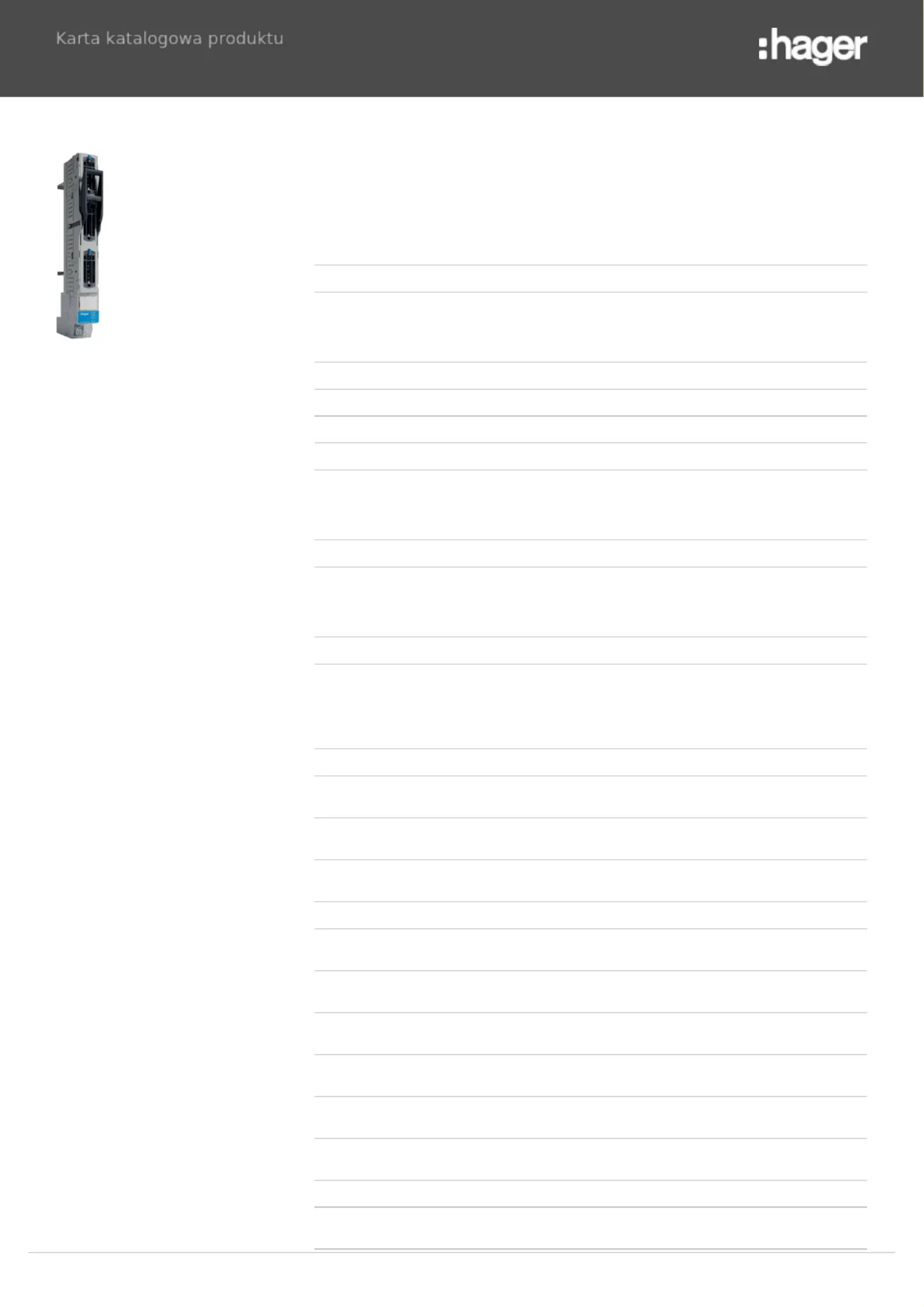

LVS0060RPX
LVS0060RPX
LV rozłącznik bezp.listw. NH00 3P 160A 690VAC szyny 60mm zac.kl.95mm2
Specyfikacja techniczna
Konstrukcja
Liczba biegunów 3 P
Układ biegunów 3 P
Konfiguracja
hasdistancebetweenrailcentre40mm Nie
hasdistancebetweenrailcentre50mm Nie
hasdistancebetweenrailcentre60mm Tak
hasdistancebetweenrailcentre100mm Nie
hasdistancebetweenrailcentre185mm Nie
Charakterystyka elektryczna
Napięcie znamionowe łączeniowe Ue (AC) 690 V
Częstotliwość 50/60
Napięcie
Znamionowe napięcie izolacji Ui 1000 V
Znamionowe napięcie udarowe
wytrzymywane Uimp 8 kV
Prąd
Prąd zwarciowy umowny 100 kA
Prąd znamionowy obwodu dla Ue=400V AC
zgodnie z PN-EN 61439-1 5.3.2 160 A
Prąd znamionowy obwodu dla Ue=500V AC
zgodnie z PN-EN 61439-1 5.3.2 160 A
Prąd znamionowy obwodu dla Ue=690V AC
zgodnie z PN-EN 61439-1 5.3.2 160 A
Prąd znamionowy In 160 A
Znamionowy krótkotrwały prąd
wytrzymywany 1s 5 kA
Prąd znamionowy zwarciowy umowny dla
Ue=400V zgodnie z PN-EN 61439-1 3.8.10.4 100 kA
Prąd znamionowy zwarciowy umowny dla
Ue=690V zgodnie z PN-EN 61439-1 3.8.10.4 100 kA
Wkładka bezp. podczas testu. Znam. prąd
zwarciowy Ue=400V IEC 61439-1 3.8.10.4 160
Wkładka bezp. podczas testu. Znam. prąd
zwarciowy Ue=500V IEC 61439-1 3.8.10.4 160
Wkładka bezp. podczas testu. Znam. prąd
zwarciowy Ue=690V IEC 61439-1 3.8.10.4 160
Konwertor termiczny prądu 220 A
Ob. prądy cieplne wolne powietrze +wkł.
bezp. +nom. poprz. IEC 60947-1 4.3.3.2.1 160 A
Z zastrzeżeniem zmian technicznych
Prąd znamionowy zwarciowy umowny dla
Ue=500 V zgodnie z PN-EN 61439-1
3.8.10.4 100 kA
Prąd / Temperatura
Prąd znamionowy w temperaturze 40°C 160 A
Prąd znamionowy w temperaturze 45°C 152 A
Prąd znamionowy w temperaturze 50°C 144 A
Prąd znamionowy w temperaturze 55°C 136 A
Prąd znamionowy w temperaturze 60°C 128 A
Prąd znamionowy w temperaturze 65°C 120 A
Prąd znamionowy w temperaturze 70°C 112 A
Bezpiecznik
Wielkość wkładki bezpiecznikowej NH00
Wymiary
Głębokość produktu 123 mm
Wysokość produktu 401 mm
Długość 401 mm
Szerokość produktu 50 mm
busbardistance 60 mm
Moc
Całkowite straty mocy dla prądu
znamionowego 20 W
Strata mocy przy pełnym obciążeniu 56 W
Maksymalna utwata mocy wkładki
bezpiecznikowej 12 W
Energia tracona w przewodach 36.46 W
Wytrzymałość
Wytrzymałość elektryczna (liczba cykli) 200
Wytrzymałość mechaniczna (liczba cykli) 1400
Całkowity okres użytkowania (wytrzymałość
mech. i elektr.) IEC 60947-3 Tab 4 1600
Materiał
Waga miedzi w produkcie 754 g
Waga srebra w produkcie 1.07 g
Materiał Tworzywo / metal
Instalacja / Montaż
Moment dokręcający 5 Nm
Moment obrotowy przy montażu na szynie
zbiorczej 6 Nm
Podłączenie
Przekrój przewodu sztywnego (drut) w
zacisku 4 / 95mm²
Rodzaj przyłącza Połączenie śrubowe
Norma
Z zastrzeżeniem zmian technicznych
Kategoria użytkowania dla Ue=400V AC
zgodnie z IEC 60947-3 Tab. 5 AC-23B
Kategoria użytkowania dla Ue=500V AC
zgodnie z IEC 60947-3 Tab. 5 AC-22B
Kategoria użytkowania dla Ue=690V AC
zgodnie z IEC 60947-3 Tab. 5 AC-22B
Dyrektywa europejska WEEE dotyczy
Standardowy przekrój zgodnie z IEC 60947-
1 Tabele 9 i 10 70 mm²
Bezpieczeństwo
Stopień ochrony IP2X
Bezhalogenowy Tak
Warunki użytkowania
Temperatura robocza -25…55 °C
Stopień zanieczyszczenia zgodnie z IEC
60664 / IEC 60947-2. 3
Temperatura przechowywania/transportu -40…70 °C
Waga
weight 1.231 kg
Z zastrzeżeniem zmian technicznych
