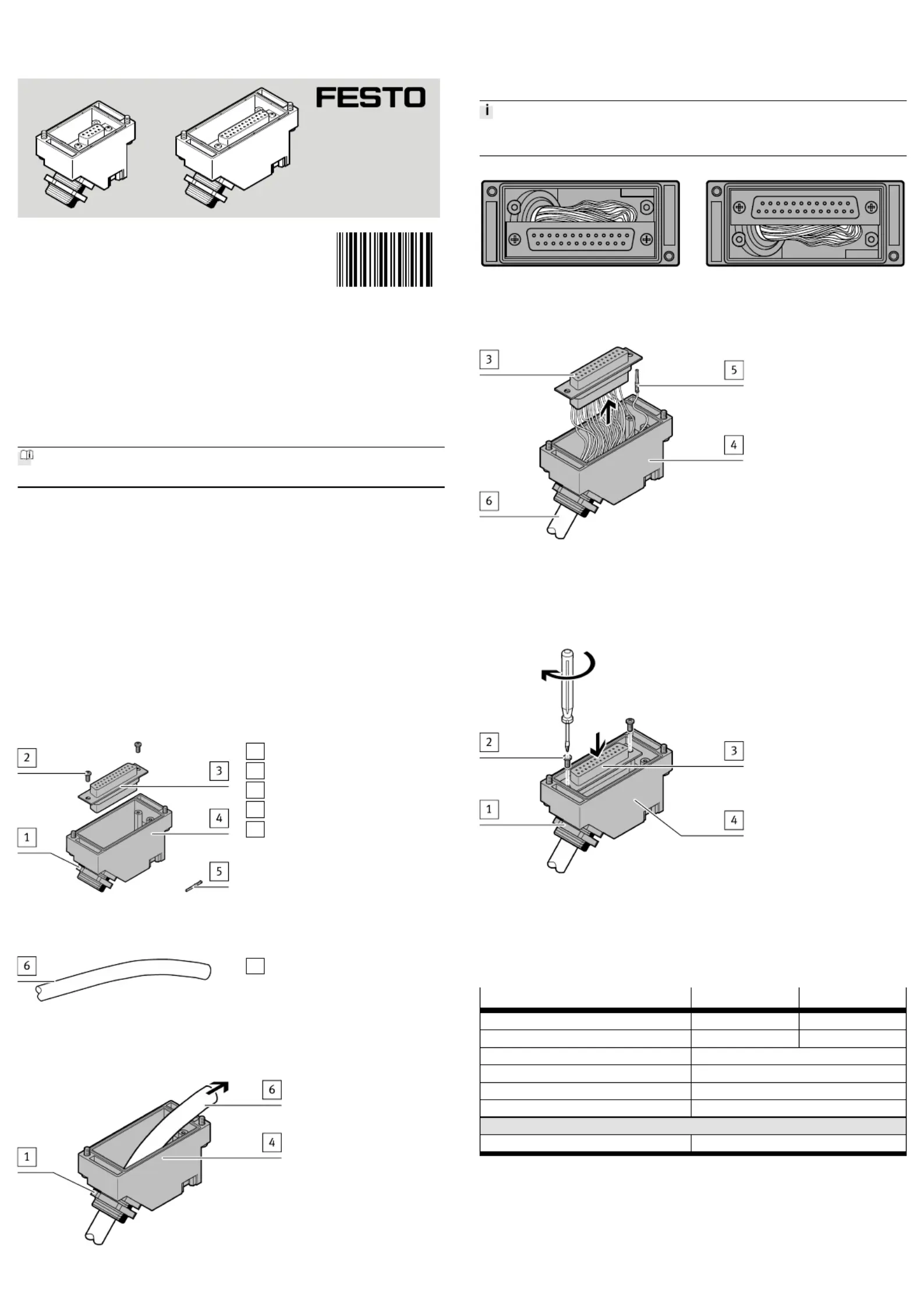

Translation of the original instructions
© 2021 all rights reserved to Festo SE & Co. KG
1 Applicable Documents
All available documents for the product www.festo.com/sp.è
2 Safety
2.1 Safety instructions
– Do not connect or disconnect plug connector when powered.
– Only mount the product on components that are in a condition to be safely
operated.
2.2 Intended Use
Socket SUB-D for multi-pin plug connection, can be freely assembled.
2.3 Training of qualified personnel
Work on the product may only be carried out by qualified personnel who can eval-
uate the work and detect dangers. The qualified personnel are trained in electrical
engineering.
3 Product Range Overview
3.1 Scope of delivery
1Cable fitting (1x)
2Screw (2x)
3Contact holder (1x)
4Cover (1x)
5Spring loaded contact (9x/25x)
Fig. 1
3.2 Not in scope of delivery
6Cable
Fig. 2
4 Assembly
Fig. 3
1. Disconnect cable fitting .1
2. Guide cable through the cable fitting and the cover .6 1 4
3. Strip cable approx.40mm.
4. Strip insulation from wires approx.3mm.
5. Crimp spring loaded contacts to wires.5
The contact holder can be mounted in two different positions. The cable outlet dir-
ection of the mounted socket depends on the orientation of the contact holder.
Fig. 4
6. Align the contact holder in accordance with the desired cable outlet direc-3
tion.
Fig. 5
7. Insert the wires with the spring loaded contacts into the contact holder 5 3
and engage.
8. Pull the cable back so that a piece of cable sheath remains within the cov-6
er .4
Fig. 6
9. Place the contact holder in the cover . Avoid cable twist during insertion.3 4
10. Tighten cable fitting .1
11. Fasten the contact holder so that it is floating using the two screws .3 2
5 Technical data
SD-SUB-D-... BU9 BU25
Cable diameter D [mm] 6 ... 9 7 ... 12
Cable fitting Pg9 Pg11
Type of mounting 2 screws M3x16
Mounting position any
Nominal operating voltage DC UB[V] 24
Current rating [A] 5
Material
Housing PA
Tab. 1 Technical data
8138547
SD-SUB-D-BU9/-BU25
Plug socket
8138547
2021-01a
[8138549]
Assembly instructions
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Germany
+49 711 347-0
www.festo.com
