Sivu 1/16

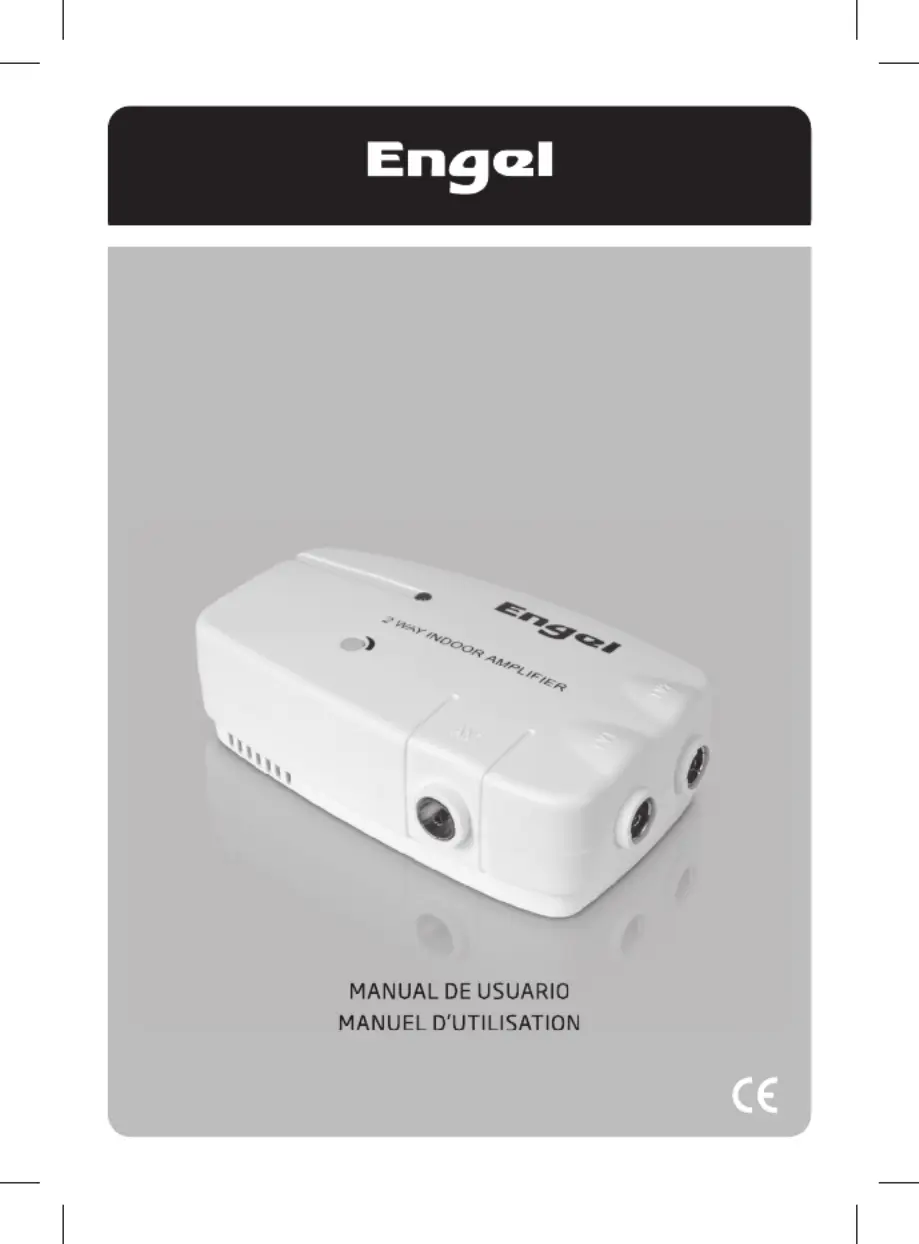

Amplificador de Interior 2 Salidas
Amplificateur Interieur 2 Sorties
2 Way Indoor Amplifier
USER’S MANUAL
AM 6160 G5
2 Características adicionales
Este amplicador dispone de un control de
ajuste de ganancia. Puede ajustar el nivel
de ganancia dependiendo de la potencia
de la señal. Utilize un destornillador plano
para ajustar la ganancia
1 Gire en sentido horario para incrementar
el nivel de ganancia (max 18 dB)
2 Gire en sentido antihorario para reducir
el nivel de ganancia (min 0 dB)
Protección contra corto circuitos
Para añadir seguridad al amplicador
AM6160G5, este ha sido construido con
un sistema anti cortocircuitos. En caso de
cortocircuito el amplicador se apagará
para prevenir posibles daños.
Para borrar el sistema después de un
corto circuito, desconecte todas las
entradas y salidas, apague el amplicador
y desconecte la toma de corriente durante
unos 30 segundos. Debe volver a conectar
el amplicador y los conectores hasta que
encuentre que conector ha causado el
cortocircuito.
CARACTERÍSTICAS TÉCNICAS
Entradas 1
Salidas 2
Banda de frequencia 47 - 694 MHz
Nivel de salida máximo 94 dBµV
Ganancia 0-18 dB
Ruido 3.5dB
Peso 330 gr
Dimensiones 130 x 75 x 45 mm
E 1 Ajustar el nivel de ganancia
3 Instalación del amplificador AM6160G5
Método 1
Distribución de la señal de TV
1 Conecte su antena UHF a la toma ANT del
amplicador (a través de la toma de pared)
2 Conecte los dos Televisores a las dos
tomas del amplicador.
Método 2
Distribución TV/Video/TDT
1 Conecte la antena a la entrada de antena
de su vídeo y Receptor TDT
2 Conecte el videograbador desde la salida
de antena del vídeo hacia la entrada de
antena AM6160G5. Utilize un distribuidor
RF si es necesario (g 2).
3- Conecte los dos televisores a las tomas
de TV del AM6160G5
Método 3
Distribución TV/Video/TDT
(Televisión Digital Terrestre), SAT,
DVD, etc...
1-Conecte la antena UHF a la entrada de su
receptor TDT.
2- Conecte la antena desde la salida de su
receptor TDT hacia la entrada del vídeo.
3 Conecte la salida de antena del
Videograbador hacia la entrada de antena
del Modulador RF (DigiSender MV7125/6).
4 Conecte la salida del modulador RF hacia
la entrada del AM6160G5. (utilizando un
distribuidor RF si es necesario)
5 Conecte los dos televisores a las tomas de
TV del AM6160G5.
Una vez conectado, puede sintonizar cada
televisor con los canales de TV, uno para ver
el video y otro para ver el satélite.
Algunos receptores TDT/SAT no disponen
de salida de canal RF. Utilice en este caso el
modulador externo (MV7125/6).
Si recibe una señal débil de TDT, conecte el
amplicador AM6160G5 antes del receptor
para amplicar la señal. En la mayoria de
casos, para solucionar la señal débil de
TDT, se debe adquirir una antena adequada
para la recepción TDT o esperar hasta
que la cobertura de la TDT llegue con más
potencia en su zona.
E
