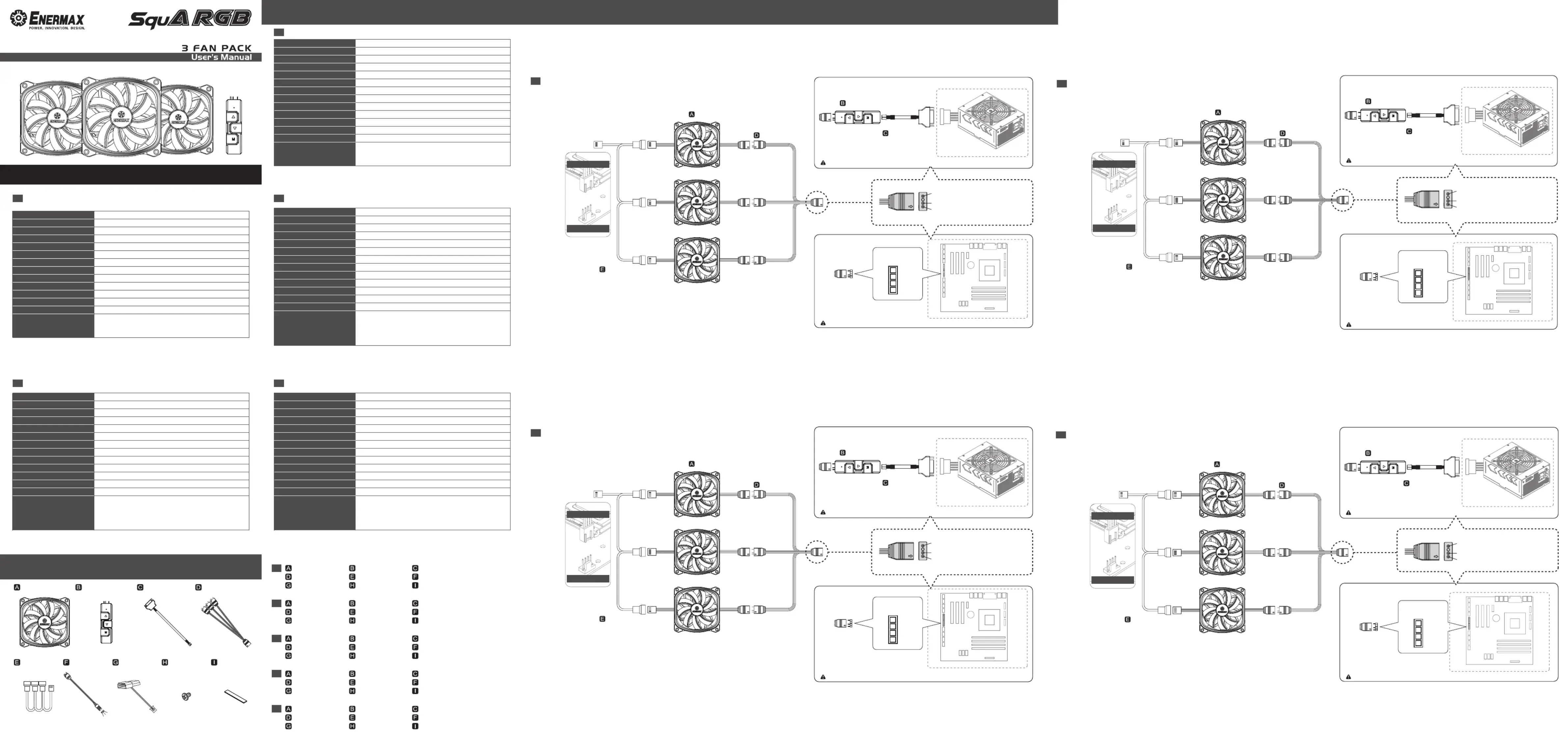

Sivu 1/2
© 2019 ENERMAX TECHNOLOGY CORPORATION. All right reserved.
Specifications are subject to change without prior notice. Some trademark may be claimed as the property of others.
Chapter 1 – Specifications
Chapter 2 – Part List
Chapter 3 – Fan Pack Installation Guide
※
Notice: Actual specifications / product parts may vary according to different regions or countries.
Product model: UCSQARGB12P-BP3
G
D
5V
※ Product specifications are subject to change without prior notice.
※ For detailed information, please visit our website at www.enermax.com.
Model Number
Dimension (mm)
Speed (RPM)
Air Flow (CFM)
Air Flow (m
3
/h)
Static Pressure (mm-H
2
O)
Noise Level (dBA)
Rated Current- Fan (A)
Rated Current- ARGB LED (A)
Rated Voltage (V)
ARGB Rated Voltage (V)
MTTF (hours)
Connector
Accessory
UCSQARGB12P-BP3
120(W) x 120(H) x 26(D)
300 ~ 1500 (±10%)
24.53 ~ 68.27
41.67 ~ 115.99
0.17 ~ 1.898
12 ~ 23
0.21
0.68
12
5
≧100,000 hours @ 25°C
1x 4 pin PWM connector, 1x 4 pin ARGB connector (5V/D/-/G)
1 x ENERMAX RGB control box, 1x Control Box Power Cable (SATA),
1 x ARGB 3 to 1 cable (5V/D/-/G), 1 x GIGABYTE ARGB adapter,
1 x PWM 3 to 1 cable, 1 x Molex adapter, 1x Magnetic Adhesive, 12 x Screw
DE
Fan x 3 RGB Control Box x 1 Contorl Box Power Cable (SATA) x 1
ARGB 3 to 1 Cable x 1
PWM 3 to1 Cable x 1 GIGABYTE ARGB Adapter x 1
Molex Adapter x 1
Screw x 12
Magnetic Adhesive x 1 (For Control Box)
EN
Lüfter x 3 RGB-Steuerbox x 1 Steuerbox Stromkabel (SATA) x 1
ARGB 3 zu 1 Kabel x 1
PWM 3 zu 1 Kabel x 1 GIGABYTE ARG- Adapter x 1
Molex-Adapter x 1
Schrauben x 12
Magnetstreifen x 1 (für Steuerbox)
DE
Ventilateur x 3 Boîtier de contrôle x 1 Câble d’alimentation du boîtier de contrôle (SATA) x 1
Câble ARGB 3 en 1 x 1
Câble PWM 3 en 1 x 1 Adaptateur ARGB GIGABYTE x 1
Adaptateur Molex x 1
Vis x 12
Adhésif aimanté x 1 (pour le boîtier de contrôle)
FR
Ventole x 3 Control Box RGB x 1 Cavo di alimentazione del Control Box (SATA) x1
Cavo ARGB 3 in 1 x 1
Cavo PWM 3 in 1 x 1 Adattatore ARRGB GIGABYTE x 1
Adattatore Molex x 1
Viti x 12
Supporto Magnetico (per Control Box) x 1
IT
Ventiladores x 3 Caja de control RGB x 1 Cable de alimentación caja de control x 1
Cable ARGB 3 en 1 x 1
Cable PWM 3 en 1 x 1 Adaptador ARGB Gigabyte x 1
Adaptador Molex x 1
Tornillos x 12
Soporte Magnético x 1 (para la caja de control)
ES
1 x ENERMAX RGB-Steuerbox, 1 x ARGB-3-zu-1-Kabel (5V/D/-/G),
1 x GIGABYTE ARGB-Adapter,1 x PWM-3-zu-1-Kabel, 1 x Molex-Adapter,
1x Steuerbox Stromkabel (SATA),1x Magnetstreifen ,12 x Schrauben
※ Produktspezifikationen können ohne vorherige Ankündigung geändert werden.
※ Für detaillierte Informationen besuchen Sie bitte unsere Webseite unter www.enermax.de.
Model Number
Abmessungen (mm)
Drehzahl (1/min)
Luftdurchsatz (CFM)
Luftdurchsatz (m3/h)
Statischer Druck(mm-H2O)
Lautstärke (dBA)
Stromsstärke Lüfter (A)
Stromsstärke RGB-LED (A)
Nennspannung Lüfter (V)
Nennspannung RGB-LED (V)
MTTF (Stunden)
Anschluss
Mitgeliefertes Zubehör
UCSQARGB12P-BP3
120(B) x 120(H) x 26(L)
300- 1.500 (±10%)
24,53 ~ 68,27
41,67 ~ 115,99
0,17 ~ 1,898
12 ~ 23
0,21
0,68
12
5
≧100.000 @ 25°C
1 x 4-Pin PWM-Anschluss, 1 x 4-Pin ARGB-Stecker (5V/D/-/G)
EN
※ Les spécifications sont sujettes à modification sans préavis.
※ Pour plus d’informations, visitez notre site: https://www.enermaxeu.com/fr/
FR
1 x Boîtier de contrôle RGB ENERMAX,
1x Câble d’alimentation du boîtier de contrôle (SATA),
1 x Câble ARGB 3 en 1 (5V/D/-/G), 1 x Adaptateur ARGB GIGABYTE,
1 x Câble PWM 3 en 1, 1 x Adaptateur Molex,
12 x Vis, 1 x Adhésif aimanté
Référence du modèle
Dimensions (mm)
Vitesse de rotation (tours/minute)
Flux d’air (CFM)
Débit d’air (m3/h)
Pression statique (mm-H2O)
Niveau acoustique (dBA)
Courant d’entrée ventilateur (A)
Courant d’entrée LED RGB (A)
Voltage mesuré ventilateur (V)
Voltage mesuré LED RGB (V)
MTTF (heures)
Connecteurs
UCSQARGB12P-BP3
120(W) x 120(H) x 26(D)
300- 1500 (±10%)
24.53 ~ 68.27
41.67 ~ 115.99
0.17 ~ 1.898
12 ~ 23
0.21
0.68
12
5
≧ 100 000 heures @ 25°C
1 x 4-pin PWM, 1 x 4-pin ARGB (5V/D/-/G)
Accessoires fournis
※ Le specifiche del prodotto sono soggette a cambiamento senza preavviso
※ Per maggiori informazioni, si prega di visitare il nostro sito www.enermaxeu.com/it/
IT
1 x C ontrol box RGB ENERMAX,
1x Cavo di alimentazione del Control Box (SATA),
1 x Cavo ARGB 3 in 1 (5V/D/-/G), 1 x Adattatore ARGB GIGABYTE,
1 x Cavo PWM 3 in 1, 1 x Adattatore Molex,
12 x Viti, 1x Supporto Magnetico
Nome Modello
Dimensioni (mm)
Velocitá (RPM)
Flusso d´aria (CFM)
Flusso d´aria (m3/h)
Pressione Statica (mm-H2O)
Massimo livello sonoro (dBA)
Corrente in entrata- Ventola (A)
Corrente in entrata LED RGB (A)
Tensione Ventola (V)
Tensione LED RGB (V)
MTTF (ore)
Connettori
UCSQARGB12P-BP3
120 (L) x 120 (A) x 26 (P)
300- 1500 (±10%)
24.53 ~ 68.27
41.67 ~ 115.99
0.17 ~ 1.898
12 ~ 23
0.21
0.68
12
5
≧100,000 @ 25°C
1 connettore 4-pin PWM, 1 connettore 4-pin ARGB (5V/D/-/G)
Accessori
※ Las especificaciones están sujetas a cambios sin previo aviso
※ Para mayor información, se ruega visitar nuestra página web: www.enermaxeu.com/es/
ES
1 x Caja de control RGB Enermax,
1 x Cable de alimentación caja de control,
1 x Cable ARGB 3 en 1 (5V/D/-/G),
1 x Adaptador ARGB GIGABYTE, 1 x Cable PWM 3 en 1,
1 x Adaptador Molex, 12 x Tornillos, 1 x Soporte Magnético
Nombre Modelo
Dimensiones (mm)
Velocidad(RPM)
Flujo de aire (CFM)
Flujo de aire (m3/h)
Presión estática (mm-H2O)
Máximo nivel sonoro (dBA)
Corriente - Ventilador (A)
Corriente LED RGB (A)
Tensión Ventilador (V)
Tensión LED RGB (V)
MTTF (horas)
Conectores
UCSQARGB12P-BP3
120 (L) x 120 (A) x 26 (P)
300- 1500 (±10%)
24.53 ~ 68.27
41.67 ~ 115.99
0.17 ~ 1.898
12 ~ 23
0.21
0.68
12
5
≧100,000 @ 25°C
1 x Conector PWM de 4 pines, 1 conector ARGB de 4 pines (5V/D/-/G)
Contenido caja

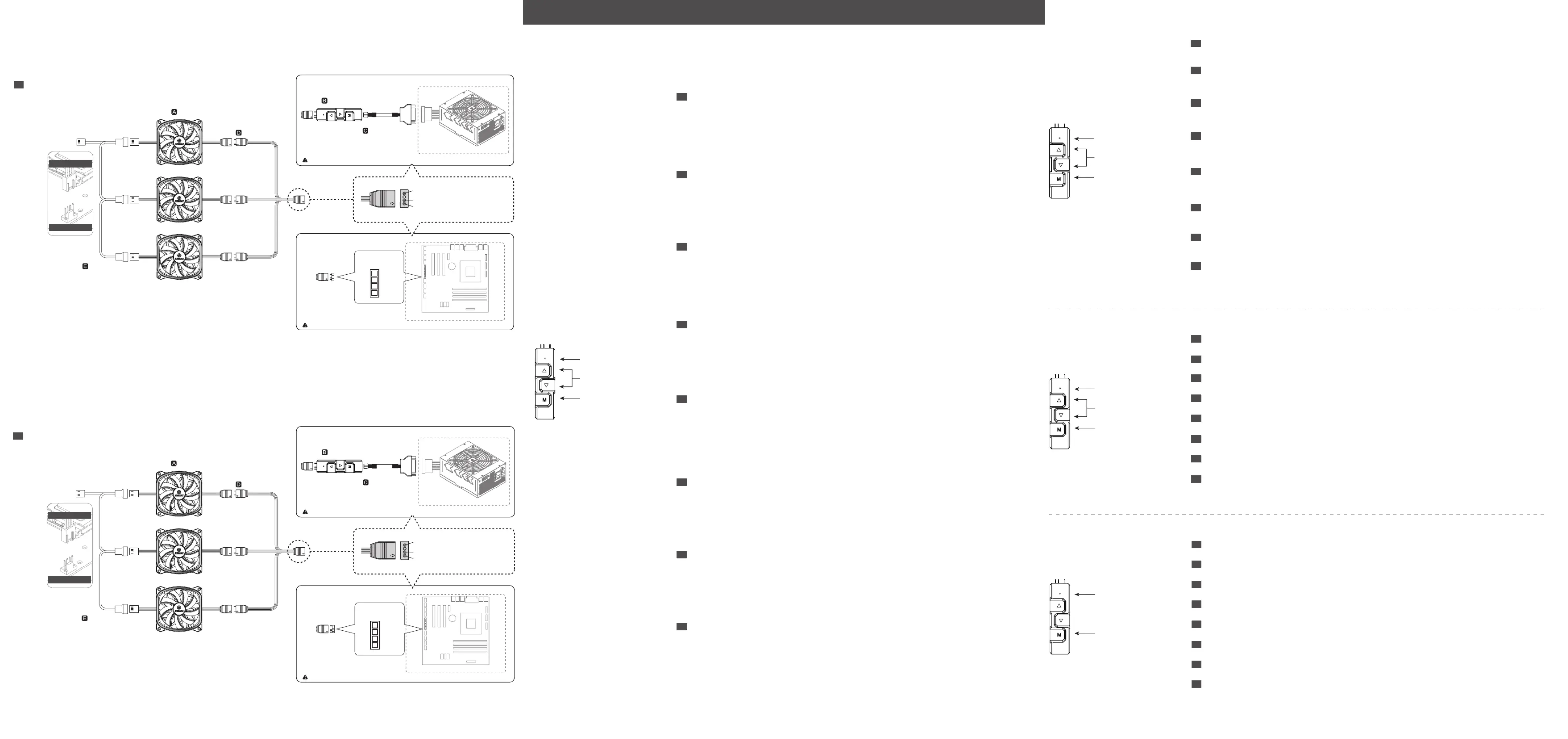

EN
Fan
PWM 3 to 1 cable
PWM Header
* Use PWM 3 to 1 cable to connect 3 fans,
then connect the fan connector to the
PWM header on the motherboard.
PWM 3 to1 Cable
ARGB 3 to 1 Cable
※ RGB Control Box
PSU(not included in the package)
Contorl Box Power
Cable (SATA)
RGB Control Box
Caution: Max. current of RGB Control Box is 3A.
※ Addressable Motherboard Sync
Motherboard (not included in the package)
+5V
D
G
Addressable RGB
Header
Please ensure that the fans are connected to the proper connector on the motherboard.
5V
D
G
For RGB lighting Sync, there are
two ways to control the RGB lighting.
1. RGB Control Box.
2. Addressable Motherboard Sync.
DE
PWM 3 to 1 cable
PWM Header
Lüfter
* Verwenden Sie das PWM 3 zu 1 Kabel,
um 3 Lüfter anzuschließen, und verbinden
Sie dann den Lüfteranschluss mit einem
PWM-Stecker auf dem Motherboard.
PWM 3 zu 1 Kabel
ARGB 3 zu 1 Kabel
※ RGB-Steuerbox
PSU(not included in the package)
Steuerbox
Stromkabel (SATA)
RGB-Steuerbox
Vorsicht: Der maximale Ausgangsstrom der RGB-Steuerbox beträgt 3A.
※ Adressierbare Motherboard-Sync
Motherboard (not included in the package)
+5V
D
G
Addressable RGB
Header
Bitte stellen Sie sicher, dass die Lüfter an den richtigen Anschluss auf dem Motherboard angeschlossen sind.
5V
D
G
Es gibt zwei Möglichkeiten, die
RGB-Beleuchtung zu steuern.
1. RGB-Steuerbox.
2. Adressierbare Motherboard-Sync.
FR
PWM 3 to 1 cable
PWM Header
Ventilateur
* Utilisez le câble PWM 3 en 1 pour connecter
les 3 ventilateurs, puis branchez le connecteur
de ventilateur à la broche PWM de la carte-mère.
Câble PWM 3 en 1
Câble ARGB 3 en 1
※ Boîtier de contrôle RGB
PSU(not included in the package)
Câble d’alimentation
du boîtier de contrôle
(SATA)
Boîtier de contrôle RGB
ATTENTION: Courant maximum du boîtier de contrôle RGB: 3A
※ Synchronisation avec une carte-mère RGB adressable
Motherboard (not included in the package)
+5V
D
G
Addressable RGB
Header
Veuillez vous assurer que le connecteur est bien raccordé à la carte-mère.
5V
D
G
Pour la synchronisation de l’éclairage RGB,
il existe 2 manières de tester l’éclairage :
1. Via une synchronisation avec le boîtier
de contrôle RGB
2. Via une synchronisation avec une
carte-mère RGB adressable
IT
PWM 3 to 1 cable
PWM Header
Ventola
* Utilizzare il cavo PWM 3 in 1 per collegare
le 3 ventole, e poi collegare il connettore del
cavo al connettore PWM sulla scheda madre.
Cavo PWM 3 in 1
Cavo 3 in 1 ARGB
※ Control Box RGB
PSU(not included in the package)
Cavo di alimentazione
Control Box (SATA)
Control Box RGB
Attenzione: La corrente massima per il Control Box RGB è di 3A
※ Sincronizzazione con Scheda madre con RGB direzionabili
Motherboard (not included in the package)
+5V
D
G
Addressable RGB
Header
Si prega di verificare che le ventole siano collegate al connettore corretto sulla scheda madre
5V
D
G
Ci sono due modi per controllare
l’illuminazione RGB:
1. Tramite il Control Box RGB.
2. Sincronizzazio
ne con Scheda madre
con RGB direzi
onabili.
