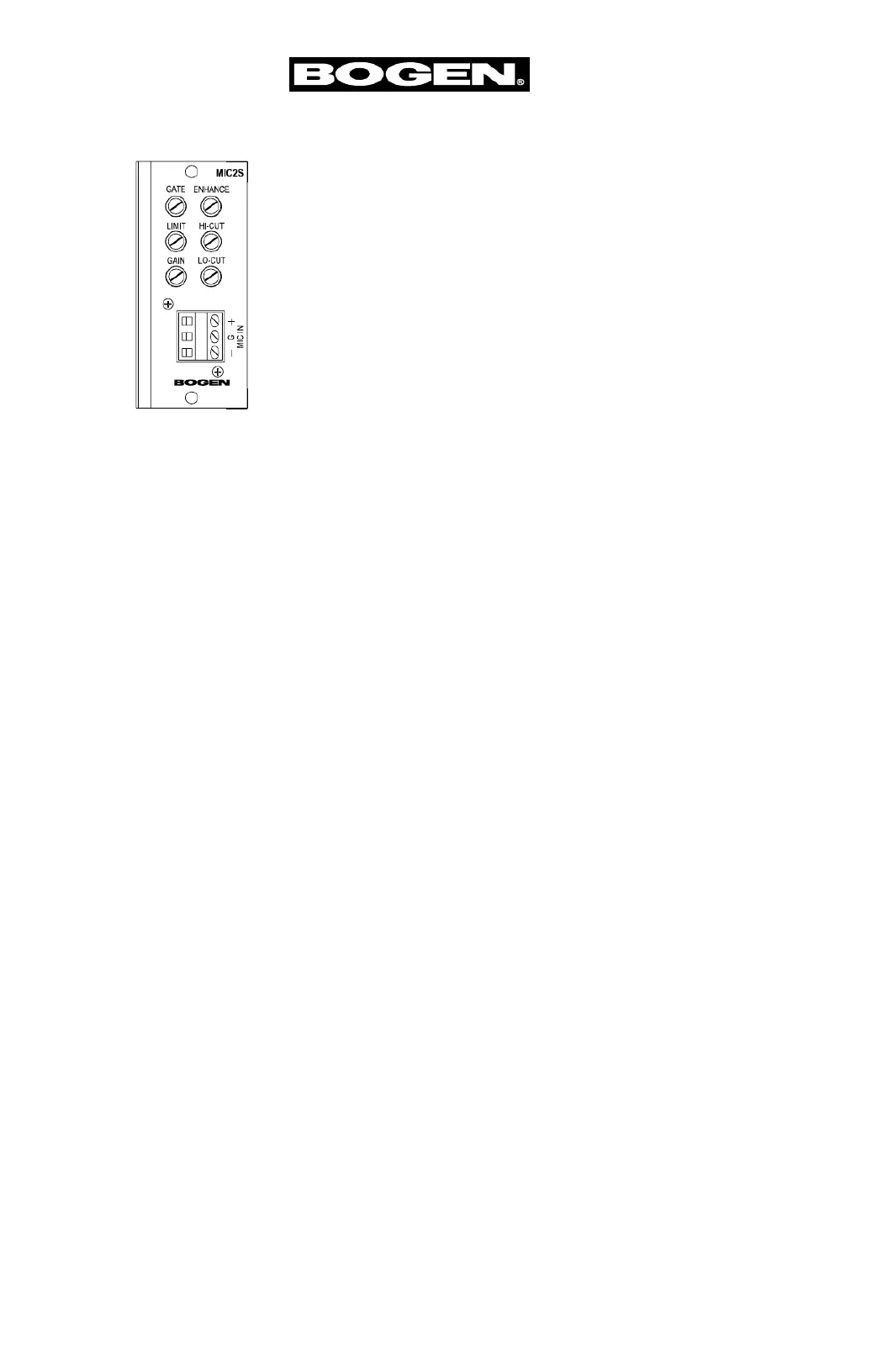

MIC S2
Microphone Input
Module
Features
• Electronically-balanced
• Screw terminal connections
• Phantom power
• Gain/Trim control
• Hi- and Lo-cut filters
• Adjustable voice enhancer
• Audio gating with threshold adjustment
• Variable signal limiter
• 4 levels of available priority
• Can be muted from higher priority modules
• Can mute lower priority modules
Printed in Taiwan. 0208
© 2002 Bogen Communications, Inc.
54-2078-0 R31
Specifications subject to change without notice.
Gain
Provides control over the level of input signal that can be applied to the
internal signal buses of the main unit. Allows a way to balance the input lev-
els of various devices so that the main unit controls can be set to relative-
ly uniform or optimum levels.
Gate
Controls the minimum necessary input signal level to turn the module’s out-
put on and apply signal to the main unit's buses. Clockwise rotation increas-
es the necessary signal level required to produce output as well as the sig-
nal threshold necessary to cause the module to mute other modules.
Limiter (Limit)
Sets the signal level threshold at which the module will begin to limit the
level of its output signal. Clockwise rotation will allow more output signal
before limiting, counterclockwise rotation will allow less.The limiter moni-
tors the module’s output signal level, so increasing Gain will affect when lim-
iting takes place.
Jumper Selec
Priority Level
*
This module can respo
Priority 1is the highe
lower priorities and is n
by Priority modules 1
Priority 3 is muted by
mutes Priority 4 modul
all higher priority modu
*The number of priority
module capacity of the
Gating
Gating can help reduce
inputs. You can disable
output when insufficie
Detection of audio for
ty modules is always act
Phantom Power
24V phantom power ca
phones when jumper i
dynamic mics.
Bus Assignment
This module can be set
can be sent to the main
Module Installation
1. Turn off all power to the unit.
2. Make all necessary jumper selections.
3. Position module in front of desired module bay
opening, making sure that the module is right-
side up.
4. Slide module on to card guide rails. Make sure
that both the top and bottom guides are
engaged.
5. Push the module in to the bay until the faceplate
contacts the unit’s chassis.
6. Use the two screws included to secure the mod-
ule to the unit.
WARNING:
Turn off power to unit and make all jumper
selections before installing module in unit.
www.bogen.com

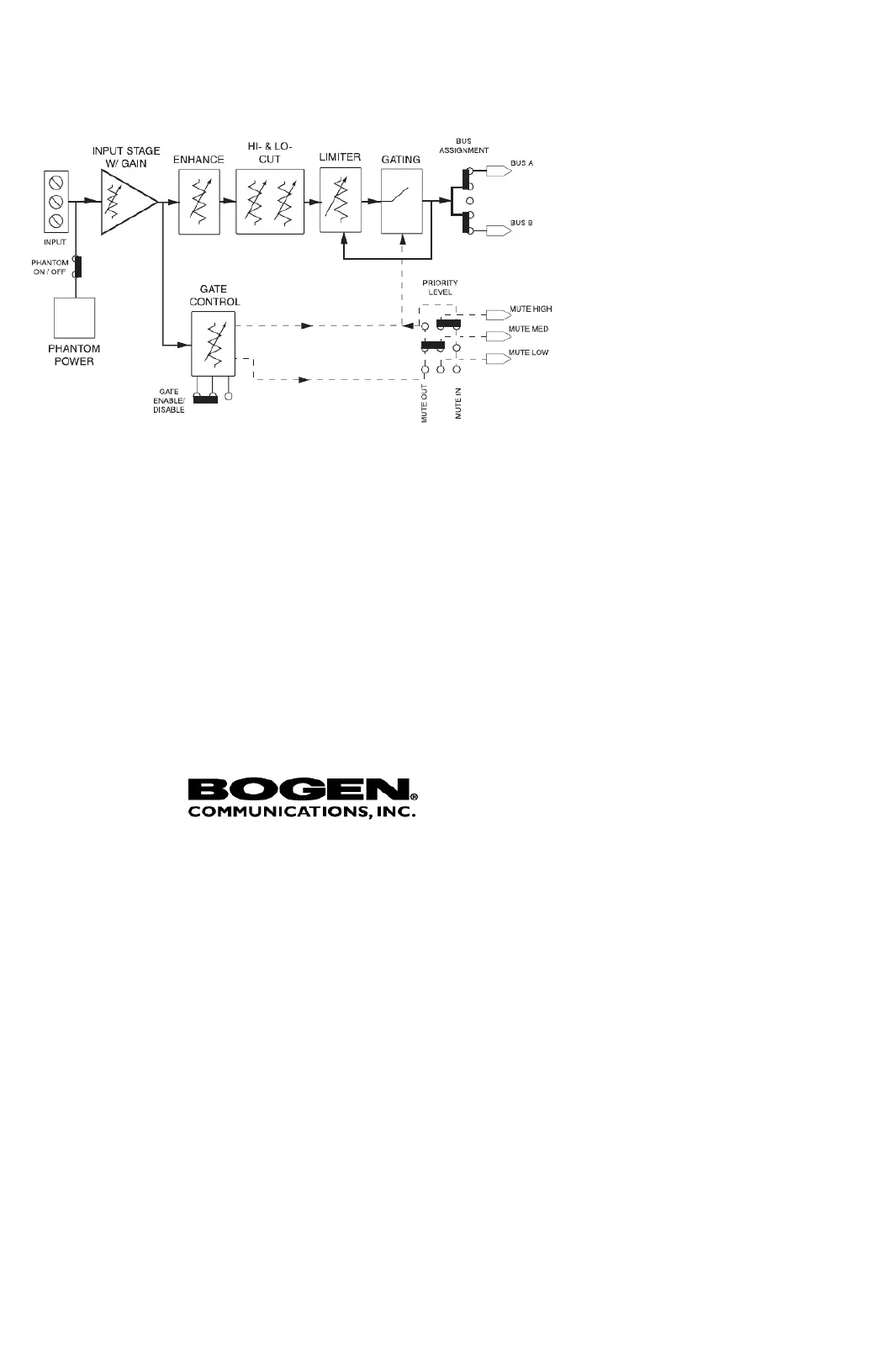

Block Diagram
