Schakelklok jaloezieën, opzetmodule
Pagina 1/11
6W-5828 08-2012
Schakelklok jaloezieën, opzetmodule
Bestelnr.: 8574 11 xx
Bedieningshandleiding
1. Veiligheidsinstructies
Inbouw en montage van elektrische apparatuur mag alleen door een elektrotechnisch
installateur worden uitgevoerd conform de betreffende installatienormen, richtlijnen,
voorschriften, bepalingen en ongevallenpreventievoorschriften van het land.
Bij het niet naleven van de installatie-instructies kan schade aan het apparaat, brand of
andere gevaren optreden.
Deze handleiding maakt deel uit van het product en dient in het bezit van de
eindgebruiker te blijven.
2. Opbouw van het apparaat
(3)
(5)
(6) (7)
(4)
(2)
(1)

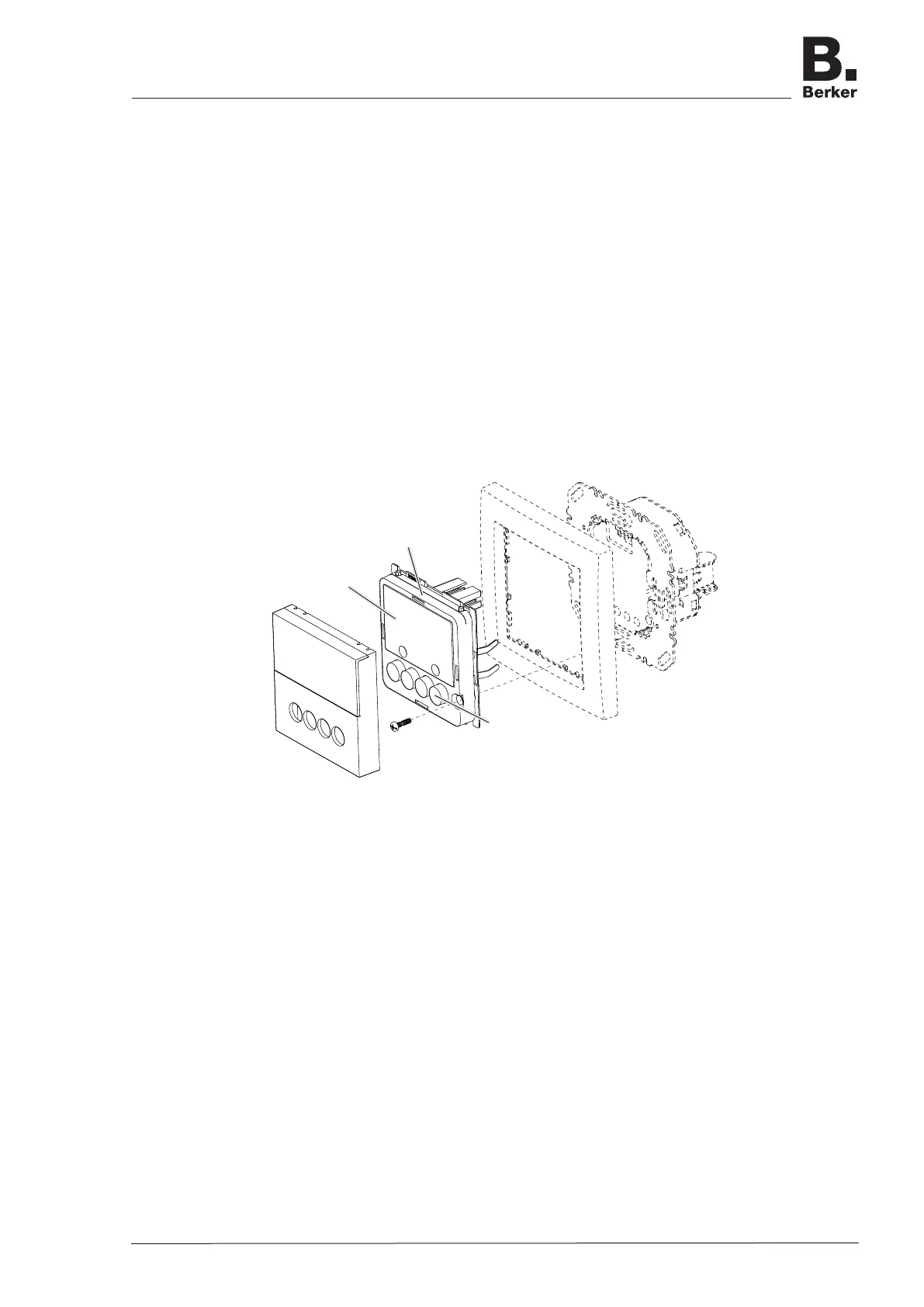

Afb. 1: opbouw van het apparaat
(1) Inbouwmodule (zie toebehoren, niet meegeleverd)
(2) Afdekraam (niet meegeleverd)
(3) Opzetmodule
(4) Display
(5) Designafdekking
(6) Schroef voor demontagebeveiliging (niet bij designlijnen
R.1/R.3)
(7) Bedieningstoetsen
Schakelklok jaloezieën, opzetmodule
Pagina 2/11
6W-5828 08-2012
3. Functie
Juiste toepassing
–Opzetmodule voor jaloezie-eenheden
–Handmatig, tijdgestuurd en automatisch bewegen van op de inbouwmodule aangesloten
jaloezie-/rolluikmotoren
–Niet geschikt voor het besturen van verlichting
–Uitsluitend geschikt voor gebruik in binnenruimten zonder druip- en spuitwater.
Producteigenschappen
–Twee vooraf ingestelde standaard tijdprogramma's
–Individuele aanpassing van de tijdprogramma's mogelijk
–Astro-programma voor automatisch schakelen bij zonsopgang/--ondergang
–Astro-tijdverschuiving voor het aanpassen van de schakeltijden
–Vakantieprogramma voor willekeurige schakeltijden in de automatisch werking
–Toetsvergrendeling
–Automatische zomer-/wintertijdomschakeling
Gedrag bij netspanningsuitval/netspanningsterugkeer
–Netspanningsuitval:
Opslag van de actuele conguratie en programmering in permanent geheugen. Vervolgens
gaat het apparaat over in een spaarstand. Alleen de interne klok loopt, om de tijd actueel te
houden. Door het gebruik van een buffer blijft de tijd tot 24 uur actueel.
–Netspanningsterugkeer:
Het opzetmodule voert een initialisatie door 1), de basisdisplay wordt hersteld.
De opgeslagen programmering wordt uit het geheugen geladen. Alle tijdens de
netspanningsuitval openstaande taken worden niet alsnog uitgevoerd.
1) Bij een lege buffer dienen datum en tijd opnieuw te worden ingegeven.
4. Bediening
Bedieningsconcept en weergave-elementen
De toetsen (afbeelding 2) onderscheiden een korte toetsdruk en een lange toetsdruk > 0,5
seconden ter besturing van het rolluik.
Via een bediening > 2 seconden kunnen verschillende functies binnen de menubediening
geactiveerd worden.
De actuele status van de klok wordt in het display weergegeven. Actieve functies worden via de
symbolen in het display aangegeven (tabel 1). De displayverlichting wordt geactiveerd zodra
een willekeurige toets wordt bediend.
Schakelklok jaloezieën, opzetmodule
Pagina 3/11
6W-5828 08-2012
OK
07 3:0 Wednesday
12 4:1
21 2:0
(8) (11)
(9) (10)
(13)
(14) (12)
Afbeelding 2: weergave en bedieningselementen
(8) Toets OP p
(9) Toets terug á
(10) Toets OK
(11) Toets NEER q
(12) Weergavebereik voor weekdag en tijd
(13) Weergavebereik voor actieve functies/programmeringen
(14) Weergavebereik voor de volgende schakeltijden

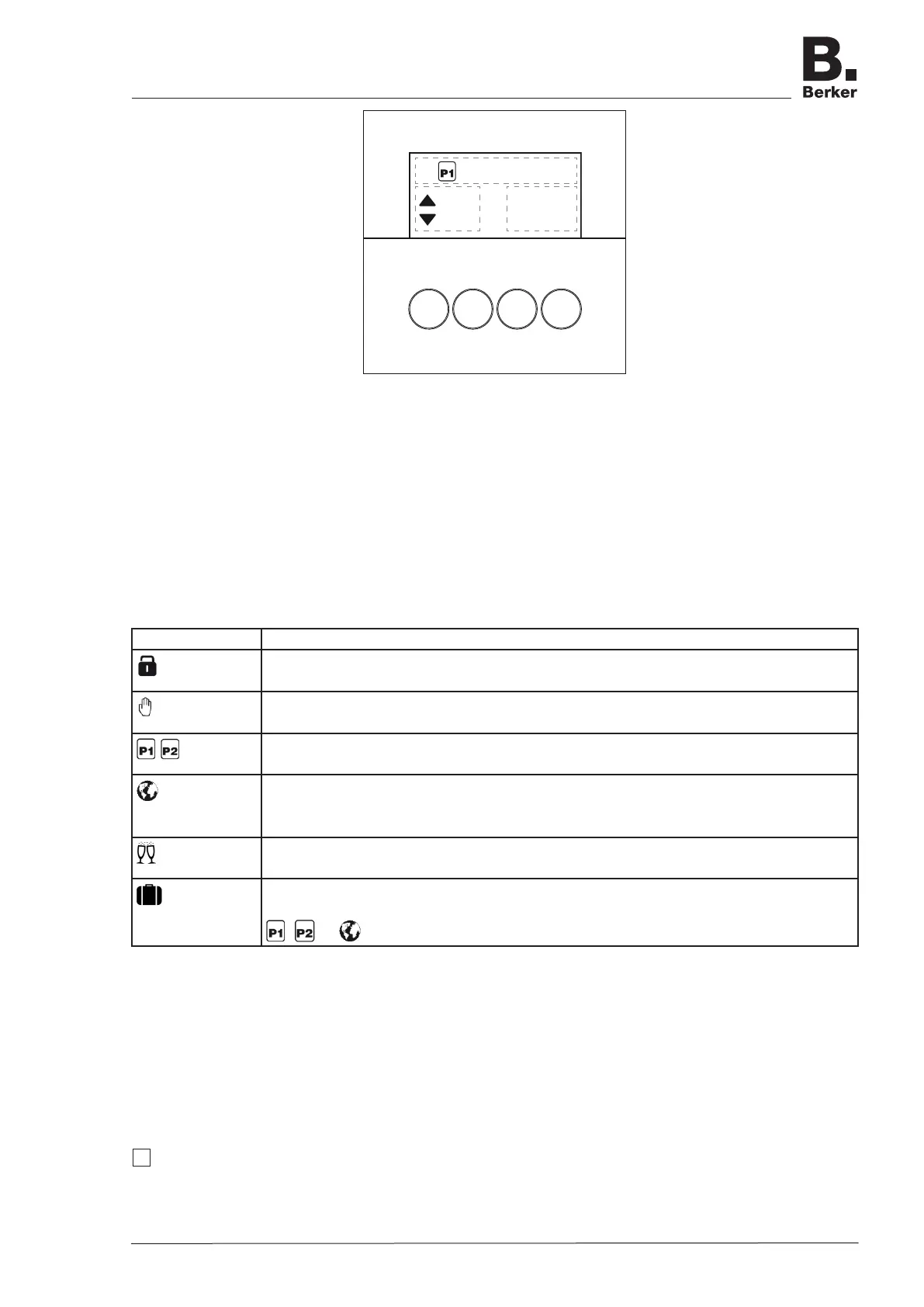

Symbool Functie
Jaloezieklok geblokkeerd,
geen toetsbediening mogelijk
Handmatige modus,
geen automatische schakeltijd
Vooraf ingesteld programma (weekprogramma) of (week-/P1 P2
weekendprogramma) is actief
Astro-programma is actief,
OP- en NEER-schakeltijden worden afhankelijk van zonsop- of ondergang
gestuurd.
Party-programma is actief,
Programma’s, bijposten- en KNX-RF-opdrachten worden niet uitgevoerd
Vakantieprogramma,
Willekeurige variatie van de schakeltijden, alleen in combinatie mogelijk met
, of
Tabel 1: Weergaven in de functie-/programmaregels van het display
Rolluik bewegen - bediening vanuit de basisdisplay
In de basisdisplay is altijd een handmatige bediening van de aangestuurde jaloezieën mogelijk,
ook wanneer automatische programma's actief zijn.
Toets of drukken.p q
Korte toetsdruk: verstelling van de lamellenpositie.
Lange toetsdruk (> 0,5 s) : zelfvergrendeling, rolluik beweegt naar de eindpositie.
De max. schakeltijd bij lange toetsdruk bedraagt 2 minuten.
Toets of tijdens de jaloeziebeweging kort drukken.p q
De jaloezie stopt op de bereikte positie.
