取扱説明書
リモートコントロールボックス
用户手册
遥控箱
使用說明書
連動控制盒
AT-RX50
お買い上げありがとうございます。ご使用の前にこの取扱説明書を必ずお読みのうえ、正しくご使用
ください。また、保証書と一緒にいつでもすぐ読める場所に保管しておいてください。
アンプリモートの電源強化で安定したカーオーディオ環境を実現
安全上の注意
本製品は安全性に充分な配慮をして設計していますが、使いかたを誤ると事故が起こることがあります。事
故を未然に防ぐために下記の内容を必ずお守りください。なお、下記の内容は当社の車載用製品全般につい
て記載していますので、お買い上げいただいた製品には当てはまらない内容もありますが、ご了承ください。
警告
この表示は「取り扱いを誤った場合、使用者が死亡または重傷を負う可能性があります」
を意味しています
。
注意
この表示は「取り扱いを誤った場合、使用者が傷害を負う、または物的損害が発生する
可能性があります」を意味しています。
警告
24V車で使用しないでください。故障や火災
の原因になります。
交通事故や火災の原因になります。
ショートによる感電や火災の原因になります。
火災や事故などの原因となります。
交通事故の原因となります。
感電、事故や火災の原因になります。
エアバッグが正常に動作しないなどの事故の
原因になります。
異常が起きたらすぐに電源を切り、お買い上げ
の販売店か当社サービスセンターに相談くだ
さい。そのまま使用すると、事故や火災などの
原因になります。
事故の原因になります。
火災や事故の原因になります。
規定容量を超えるヒューズを使用すると、火
災の原因になります。
必ず安全な場所に車を停車させてから行って
ください。交通事故の原因になります。
感電、故障や火災の原因になります。
正常に動作しない状態で使用すると、火災や
感電、事故の原因になります。
注意
安全のため、お買い上げの販売店に依頼してく
ださい。誤った取り付け・配線を行うと、事故の
原因になります。
断線やショートにより火災など事故の原因とな
ります。
保護テープを巻かずに使用すると、火災や感電
の原因になります。
感電やけがの原因になります。
注意事項を確認せずに作業を行うとエアバッグ
が誤動作する原因になることがあります。
■エンジンやマフラーの配管付近■直射日光の
当たる場所■ヒーターの熱風が直接当たる場所
■雨や水のかかる場所■振動の多い場所■固
定できない不安定な場所■通風孔や放熱板を
ふさぐ場所■熱のこもる場所
使用上の注意
•ご使用の際は、接続する機器の取扱説明書も必ずお読みください。
•インプット側の「REMOTE」にはヘッドユニットのリモートアウトまたは自動車のエンジンキーが
「ON」または「ACC」の位置になっている場合のみ、12V バッテリーが供給されるアクセサリー用
電源（ACC）ラインに接続してください。常時電源が入るような場所には接続しないでください。
•外部からのノイズ混入を防止するため、本製品を車両ハーネスなどから離して接続してください。
•接続する際、必ず指定のサイズのヒューズをそれぞれの場所にご使用ください。
•本製品の最大供給電力より大きい消費電力のオーディオユニットに接続することはできません。
•1台のオーディオユニットに対して、本製品を2台以上使用しての並列接続はできません。
•本製品からの2つ以上の出力を1台のオーディオユニットにまとめて接続することはできません。

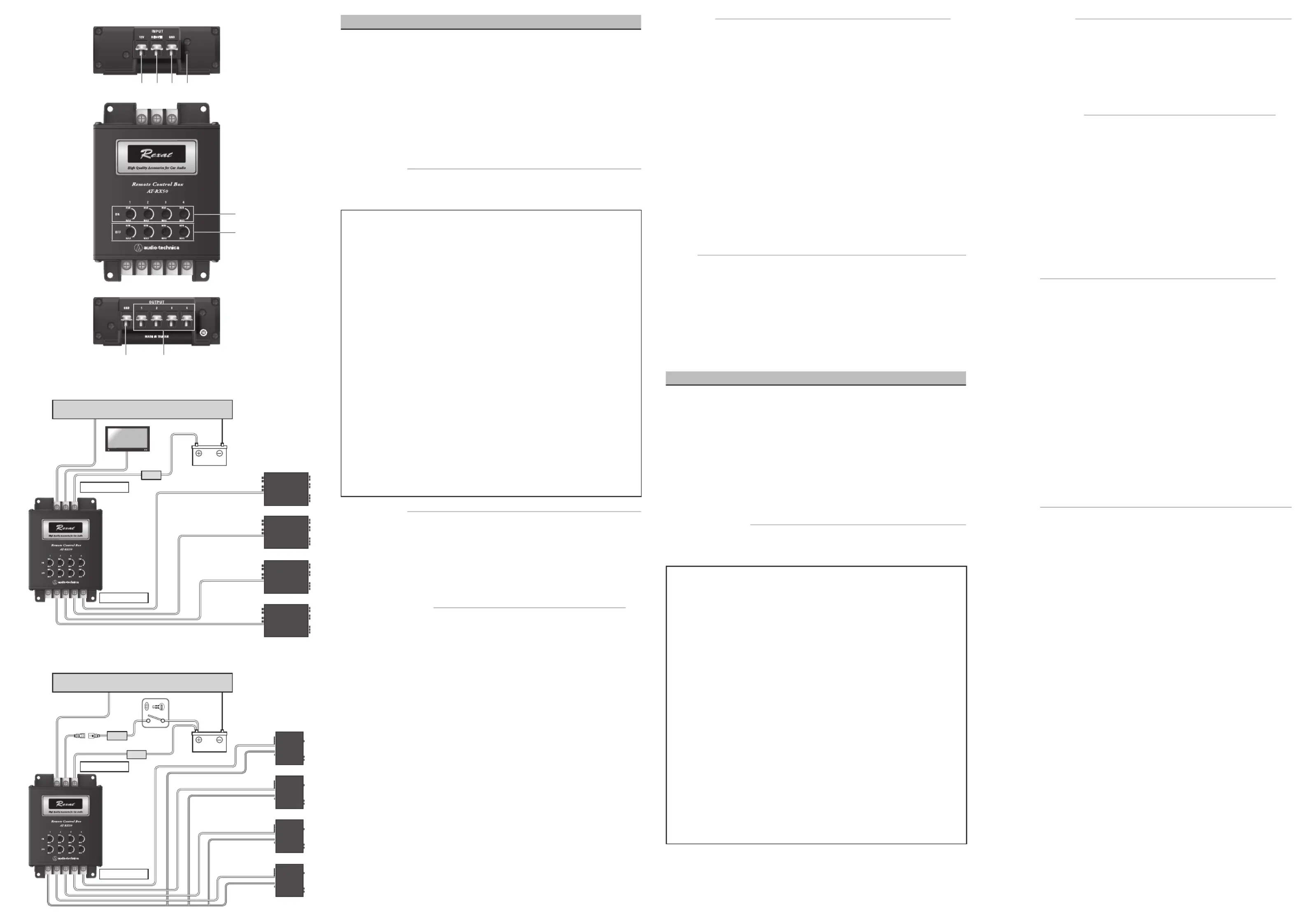

各部の名称と機能
接続のしかた
※ご使用の際は、接続する機器の取扱説明書も必ずお読みください。
※接続する際は、各入出力に接続する機器の音量を最小にしてから接続してください。
※本製品は12V 車専用です。12V車以外には接続できません。ご注意ください。
1. 接続する前に必ずエンジンキーを抜き、自動車のバッテリーからバッテリーケーブルを取り外します。ケー
ブルはマイナス( －)から取り外し、次にプラス(＋) のケーブルを取り外してください。
2. 本製品の入力側の端子を別売の電源ケーブルで下記の通り接続します。
12V ：常時通電されている電源ケーブル
電源ケーブルに2Aのヒューズ（別売）を必ず接続してください。
REMOTE：ヘッドユニットのリモートアウトまたは車両からアクセサリー電源ケーブル*（ON/OFF）に接
続します。
電源ケーブルに2Aのヒューズ（別売）を必ず接続してください。
*自動車のエンジンキーが「ON」または「ACC」の位置になっている場合に12Vバッテリーが供給される線
GND ：バッテリーのマイナス端子または車両のアースの取れる金属部分に接続します。
3. 本製品の出力側の端子を別売の電源ケーブルで下記の通り接続します。
パワーアンプのリモートに使用する場合
GND ：接続しません
１～4 ：パワーアンプのリモート端子
オーディオユニットに使用する場合（最大電流が500mA 以下の機器）
GND ：オーディオユニットのアース端子
１～4 ：オーディオユニットのアクセサリー電源端子
4. 1で取り外したバッテリーのケーブルを接続します。プラス（+）ケーブルを接続し、次にマイナス（－）ケー
ブルを接続します。
5. 自動車のエンジンキーを「ON」または「ACC」の位置にして、本製品が正常に動作するかご確認ください。

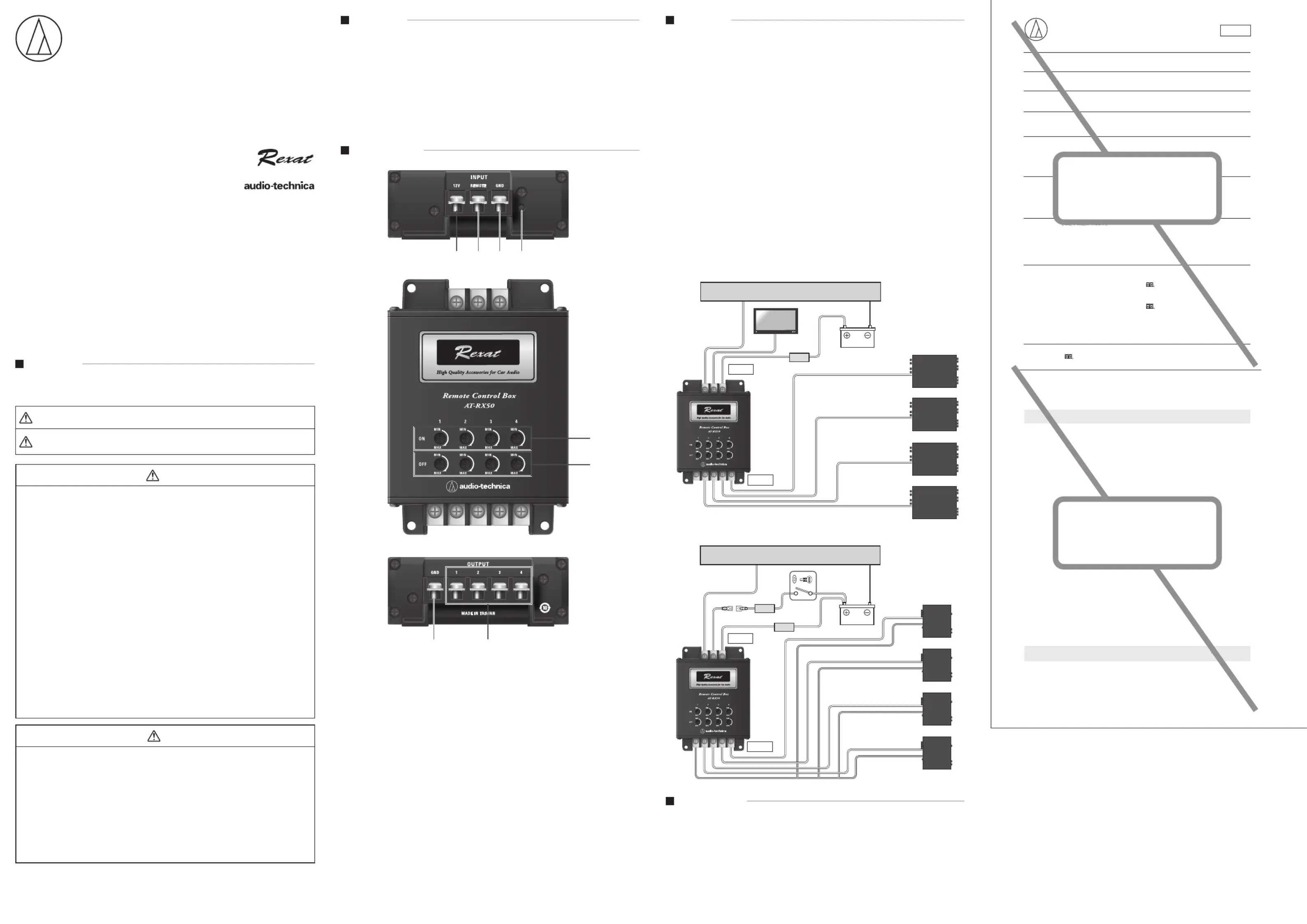

パワーアンプのリモートに使用する場合
アースケーブル
バッテリー
ヒューズ
リモートイン
リモートイン
リモートイン
リモートイン
＋12V
2A
ヘッドユニットリモート
アウト
入力側
出力側
車の金属部分
パワーアンプ
パワーアンプ
パワーアンプ
パワーアンプ
12V
REMOTE
GND
GND
1 2 3 4
オーディオユニットに使用する場合
エンジンキー
スイッチ
アースケーブル
ヒューズ
ギボシ端子
ヒューズ
アクセサリー電源
アース
アクセサリー電源
アース
アクセサリー電源
アース
アクセサリー電源
アース
2A
2A
入力側
出力側
車の金属部分
バッテリー
＋12V
12V
REMOTE
GND
GND
1 2 3 4
オーディオユニット
オーディオユニット
オーディオユニット
オーディオユニット
テクニカルデータ
推奨入力動作電圧 ： 9.0V ～16.0V
静電容量 ： 1,000μF（4か所合計）
最大電流 ： 2A（4か所合計）／500mA（1か所）
遅延時間（電源ON 時） ： 約0秒～約7秒
遅延時間（電源OFF 時） ： 約0秒～約7秒
使用可能端子幅 ： 内径4mm・外径8mm
外形寸法 ： H34×W92×D100mm
固定用ねじ穴径 ： φ4.0mm
質量 ： 約315ｇ（本体のみ）
改良のため予告なく変更することがあります。
株式会社オーディオテクニカ
〒194-8666 東京都町田市西成瀬2-46-1
©2020 Audio-Technica Corporation
www.audio-technica.co.jp
中国大陆客户联系资料
香港及澳門客戶聯絡資料
總代理：鐵三角(大中華)有限公司
地址：香港九龍紅磡民裕街51號凱旋工商中心第二期9樓K室
電話：+852 - 23569268
台灣客戶聯絡資料
進口廠商／製造廠商：台灣鐵三角股份有限公司
地址：32050 桃園市中壢區過嶺里福達路二段322巷6號
服務專線：0800 - 774488 原產地：台灣
①12V ： 電源端子 9.0V～16.0V
常時通電されている電源ケーブルに接続します。
②REMOTE： 電源端子
ヘッドユニットのリモートアウトまたは車内からのアクセサリー電源ケーブ
ルに接続します。
③GND ： アース端子
バッテリーのマイナス端子または、車内のアースのとれる金属部分に接続します。
④動作確認用LED
⑤ON ： 電源ON 時の出力電源の供給タイミングを0秒から7秒遅らせます。
⑥OFF ： 電源 OFF時の出力電源の停止タイミングを0秒から7秒遅らせます。
⑦GND ： アース端子
オーディオユニットのアース端子に接続します。
（本製品の出力をオーディオユニットのアクセサリー電源端子に接続した場合
のみ使用）
⑧1～4 ： 出力端子
パワーアンプのリモート入力または、オーディオユニットのアクセサリー電源
端子に接続します。
⑧⑦
① ② ③ ④
⑥
⑤
382315980-01-01 ver.1 2020.03.15
フリガナ
保証書
持込修理
AT-RX50
年 月 日
保証規定のご案内
オーディオテクニカ製品をお買い上げいただきましてまことにありがとうございます。下記は、当
社製品の製品保証規定および修理に関してのご案内です（必ずお読みください）。お買い上げの
際の領収書またはレシートなどは大切に保管してください。修理の際に保証開始日の確認のた
めご提示いただきます。
お買い上げの製品をご家庭用として、取扱説明や接続・注意書きに沿ったご使用において、故障
や品質不良が発生した場合は、お買い上げ日より１年間を製品保証期間として無料修理（製品
により無料代替）をさせていただきます。ただし、消耗・摩耗した部品(ヘッドホンのイヤパッドやイ
ヤピース、カートリッジの針先、電池など)、ポーチなどの収納ケース類やその他の付属品、および
本製品や接続した機器のソフトウェアおよびデータなどは補償いたしかねます。また、保証期間
内でも以下の場合は、製品保証は適用されません。
1. ご購入年月日（保証開始時期）を証明するもの(お買い上げレシートなど)がない場合。
2. お買い上げ後の落下・圧迫・衝撃などによる損傷、変形。
3. 取り扱いの誤りによる故障。
4. 本製品以外の機器が原因となって生じた故障。
5. 当社
6. 設置
7. 天災
8. 一般
9. 車載
10. その
■ 製品保証
製品保証期間 性能を維持す
るために必要な部品(補修用性能部品)は、生産完了後6年をめどに保有しています。
■その他
1.
本製品の保証は、定められた保証期間、条件のもとにおいて無料修理をお約束するものです。
従って、この記載内容によってお客様の法律上の権利が制限されるものではありません。
2. 本製品の保証は日本国内でのみ有効です。
(This warranty is valid only in Japan.)
3. 保証書は再発行いたしませんので、大切に保管してください。
■ 修理のご案内
購入店名印の捺印・購入日の記載がある本保証書（または購入日を特定できる領収書など）、下
記内容を記載した修理依頼書（または同様内容が記載されたメモ）をご用意の上、当社サービス
センターまで宅配便などでお送りいただくか、購入店までお持込みください。
製品型番 / ご購入日- 購入店名 / 故障内容（できるだけ詳細にお願いいたします）
ご連絡先情報（住所・氏名・日中ご連絡ができる電話番号、メールアドレスなど）
■ 修理品の送料
保証の期間内、期間経過後を問わず、修理・検査のために製品をお送りいただく場合は、お客様
に送料をご負担いただきます。予めご了承ください。ご送付の際には輸送中の事故がないように
製品を梱包してください。
■ 修理品の保証
修理後、同一箇所に同一の故障が生じた場合は、保証期間を超過しても修理完了日より3カ月
以内に限り無料で修理いたします。
お問い合わせ先（電話／平日 9：00 ～17：30）
修理品のご送付先
「保証規定のご案内
〒194-8666 東京都町田市西成瀬2-46-1
www.audio-technica.co.jp
保証期間 ご購入日より
1年
販売店・住
ご住所 〒 ☎ （ ）
ご購入年月日
型番
ご氏名
製品の仕様・使いかたや修理・部品のご相談は、お買い上げのお店または当社窓口およびホームページの
サポートまでお願いします。
・お客様相談窓口（ -77製品の 0120仕様・使いかた） 3- 417
（携帯電話・PHSなどのご利用は 03-6746-0211）
：FAX 042-739-9120 Eメール：support@audio-technica.co.jp
・ ）サービスセンター（修 理・部品 0120 - - 416887
（携帯電話・PHSなどのご利用は 03-6746-0212）
ル：Eメー servicecenter@audio-technica.co.jp
・ホームページ（サポート） www.audio-technica.co.jp/atj/support/
〒 591 -0003 福井県越前市戸谷町87-1 オーディオテクニカサービスセンター宛
0120 - - 416 887
（携帯電話・PHSなどのご利用は 03-6746-021 転送電2[ 話]）
株式会社オ
ー
ディオテクニカ
転載不可
転載不可
