Sivu 1/11
1
atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515

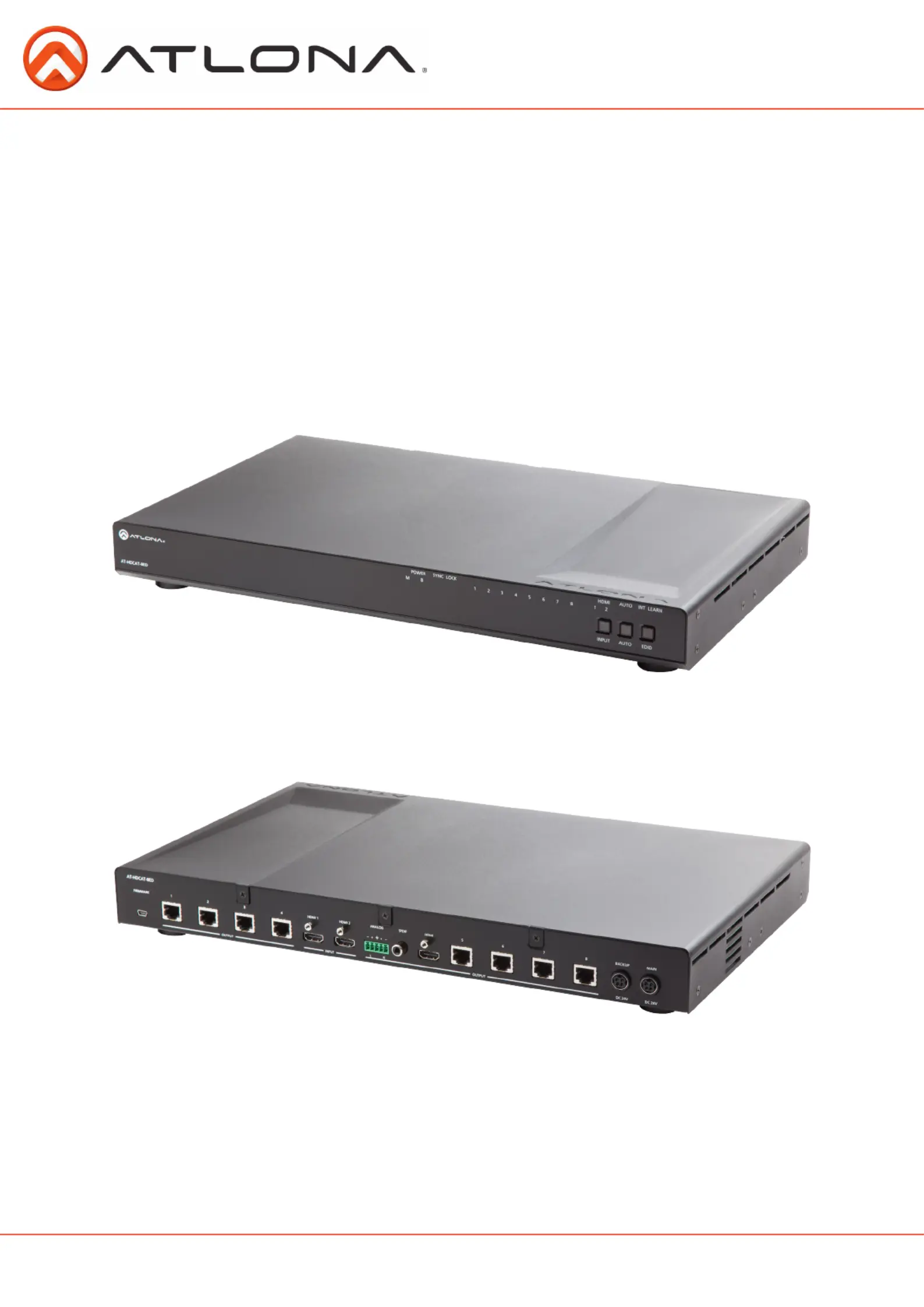

Atlona HDBaseT Distribution
Amplifier Family
AT-HDCAT-4, 8, & 8ED (HDCAT-8ED pictured below)
USER MANUAL
2
atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515
1. Introduction .......................................................................................... 3
2. Package Contents .......................................................................................... 3
3. Features .......................................................................................... 3
4. Panel Descriptions
a. Front Panel .......................................................................................... 4
b. Rear Panel .......................................................................................... 4
5. Captive Screw Audio .......................................................................................... 5
6. EDID™ .......................................................................................... 6
7. Rack/Wall Mount .......................................................................................... 6
8. Connection and Installation .......................................................................................... 7
9. Specifications .......................................................................................... 8
10. Safety Information .......................................................................................... 9
11. Warranty .......................................................................................... 10-11
12. Atlona Product Registration .......................................................................................... 11
Table of Contents
3
atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515
Introduction
The HDCAT allows you to send one source to multiple displays over long distances. With built in
audio de-embedding, all audio needs are met in zone and locally. The Atlona HDBaseT HDMI
®
Distribution Amplifier over Single Category Cable extends audio and video signals up to 230ft
(328ft with HDCAT-8ED).
Package Contents
Features
• 1 x AT-HDCAT
• 1 x Female Captive Screw Connector (5 pin for audio)
• 1 x 24V/6.25A DC power supply adaptor
• 1 x Pair of dual purpose wall/rack mounts
• 1 x User manual
• Extend a source at 1080p up to 230ft over a single category cable (receive up to 328ft with the
HDCAT-8ED)
• Send a single source to multiple displays or HDCATs
• Two HDMI source inputs with smart auto switching feature
• EDID learning feature to ensure the best audio and video passed to a display
• Field serviceable firmware port for quick and easy updating
• Optional redundant power supply (AT-PW24V6.25A) provides uninterrupted power in the event
of a main power supply failure
• Local HDMI output for in room display, AVR, or cascading to another HDCAT device
• Built in S/PDIF and Analog audio de-embedding, enables multi-channel or stereo audio to be
transmitted to an AVR or amplifier
• Provides PoCc™ (Power over category cable) to compatible receivers
• Full 3D pass through
• Lossy and lossless audio formats pass through (up to Dolby TrueHD
®
and DTS-HD Master Audio™)
• HDCP compliant
