VGA & Stereo Audio CAT5 Extender
With Chainable Output
models: AT-2VGA300SL,
AT-4VGA300SL, AT-VGA300RL
User Manual

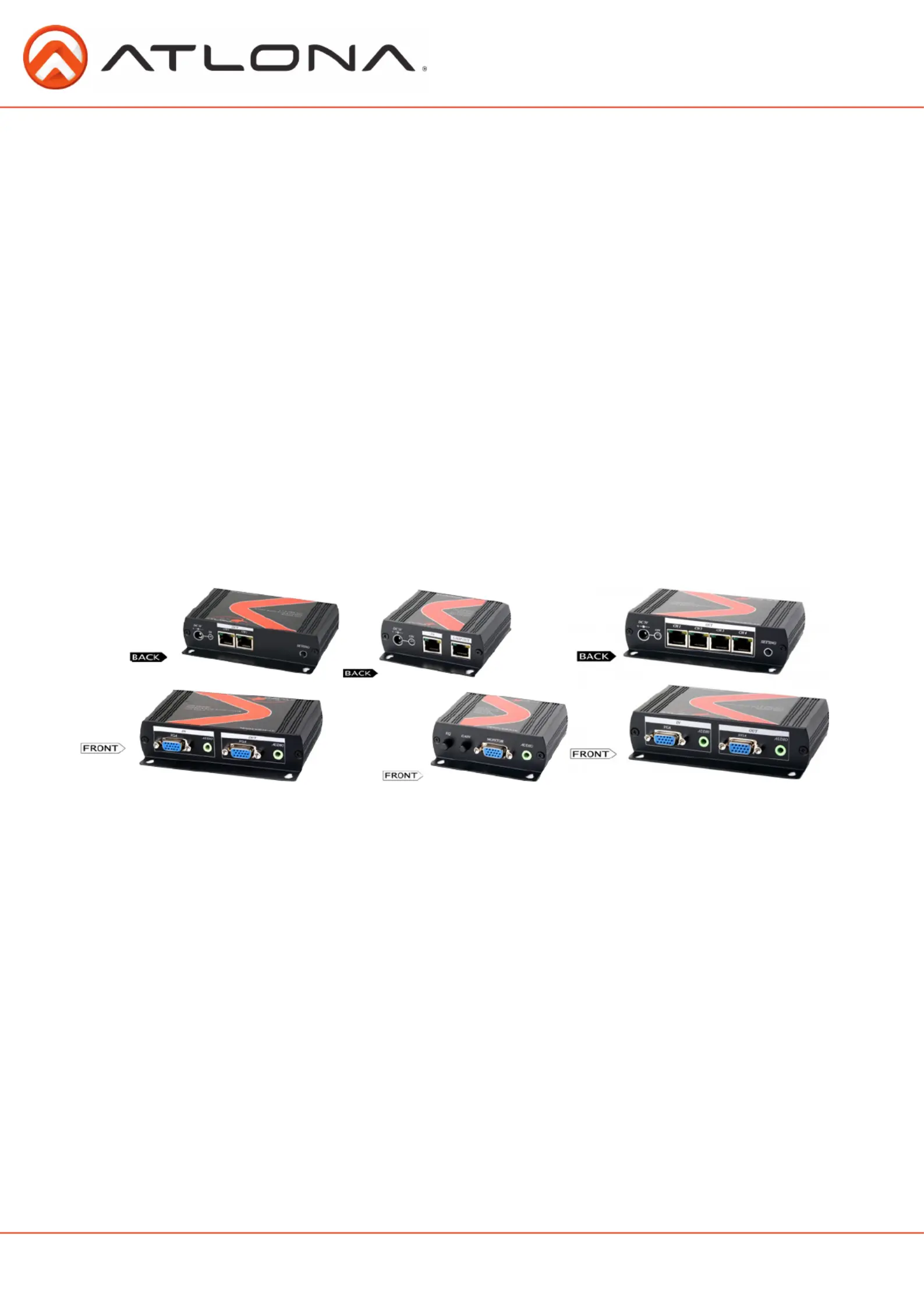

AT-2VGA300SL AT-VGA300RL AT-4VGA300SL
atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515
1. Introduction 2
2. Specifications 3
3. Panel View 4
4. Switch Settings 4
5. Connection and Installation 5
6. Safety Information 7
7. Warranty 8
8. Atlona Product Registration 9
TABLE OF CONTENTS
atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515
AT-2VGA300SL, AT-4VGA300SL (sender units ) are designed to transfer VGA & Stereo Audio signal over cost effective
CAT5 cable. AT-VGA300RL ( receiver unit ) has built in chainable output to cascade the other receiver for working range
over 1000ft (300 meters).
This AV Extender is the smart, fast and cost-effective solution, eliminating costly and bulky VGA and Audio cables for
the most efficient way to move multimedia content from player to display.
AT-2VGA300SL 1 X 3 VGA WITH STEREO AUDIO CAT5 EXTENDER (SENDER UNIT) & DISTRIBUTION AMPLIFIER
- CHAINABLE FUNCTION
• Extends VGA and stereo audio over one UTP CAT5 cable.
• Needs to be used in pair with AT-VGA300RL ( receiver unit )
• Supports analog stereo audio.
• Supports resolutions up to 1600x1200 @85Hz.
• Long range transmission up to 300 meters (Max.)
• Dual output: 1 VGA loop output for local, plus 2 x CAT5 RJ45 output for remote side.
• Built in equalization, gain adjustment, chainable CAT5 output on receiver unit.
• Receiver unit can be daisy chained to another AT-VGA300RL receiver to extended working range over 300 meters
and multiple displays.
• Receiver unit local output: supports DDC, DDC2, DDC 2B, and provides virtual DDC, DDC backup function, to avoid
the wrong setting at high resolution/frequency.
• Application for airports, train & bus stations, window display, trades shows and exhibitions.
AT-4VGA300SL 1 X 5 VGA WITH STEREO AUDIO CAT5 EXTENDER ( SENDER UNIT) & DISTRIBUTION AMPLIFIER
- CHAINABLE FUNCTION
• Needs to be used in pair with AT-VGA300RL ( receiver unit )
• Dual output: 1 VGA loop output for local, plus 4 x CAT5 RJ45 output for remote side.
• Each VGA display requires one AT-VGA300RL receiver at remote side. (Order separately).
• Use CAT5 cable instead of VGA cable.
• Long range transmission up to 300 meters (Max.).
• Built in equalization, gain adjustment, chainable CAT5 output at AT-VGA300RL receiver unit.
• Supports up to 1600x1200 @85Hz.
OPTIONAL MODEL:
AT-VGA300RL VGA WITH STEREO AUDIO CAT5 EXTENDER ( RECEIVER UNIT ) - CHAINABLE FUNCTION
• Work with AT-2VGA300SL, AT-4VGA300SL as receiver for extra remote VGA displays
• It can be daisy chained for another AT-VGA300RL to extended working range over 300M (1000ft)
• Built in equalization, gain adjustment.
• Supports up to 1600x1200 @85Hz.
INTRODUCTION
atlona.com
Toll free: 1-877-536-3976
Local: 1-408-962-0515
